Tile Roof Solar Mount

Bilang propesyonal na tagagawa, ang Topfencesolar Tile Roof Solar Mount Hooks ay na-customize ayon sa mga residential tile roof na hugis ng mga bansang Europe/Asian. Ang mga serye ng mga disenyo ng Topfencesolar hook ay nakakatugon sa iba't ibang pangangailangan sa merkado.

Ang regular na 150 mm na haba ng bracket ay nakakatugon sa malaking hanay ng mga tile overlap at maaaring iakma mula sa iba't ibang taas upang ayusin ang mga uri ng mga bubong na tile. Maaaring i-mount ng tigas ang solar panel frame na may kapal na 30mm at 35mm. Upang mapakinabangan ang integridad ng mga tile, ang pagiging maaasahan ng mga mounting structure, at ang kaligtasan ng mga solar panel na sumusuporta, ang Topfencesolar solar hook ay ang pinakamagandang opsyon para sa iyo.

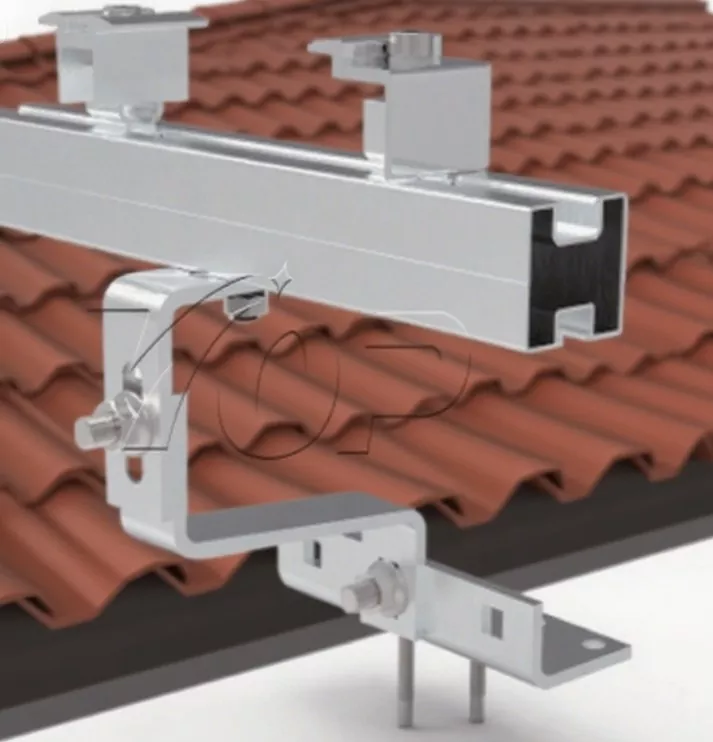

Mga bahagi ng system:

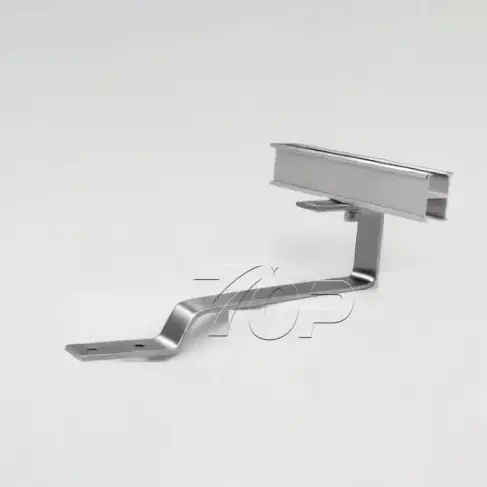

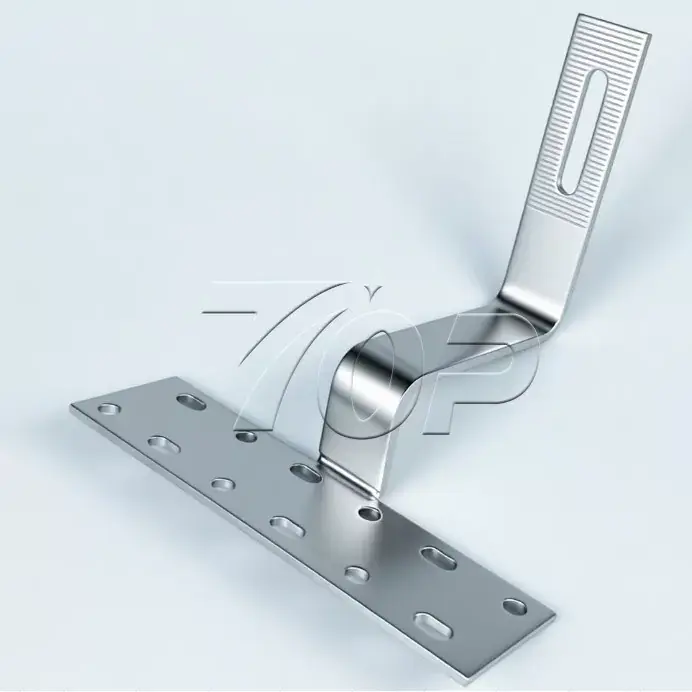

-Kawit sa bubong

-TF B45 riles ng 4200mm - 4500mm

-TF B45 rail connectors

-A2 Flange head screw 8*100

-O SUS304 dalawang head bolts

-Mid-Clamps: para sa vertical o landscap solar panel moudels

-End-Clamps: para sa vertical o landscap solar panel moudels

-Takip ng Rail End



>Paglo-load ng hangin: hanggang 60 m/s

>Snow loading: hanggang 1.4KN/m2

> PV panel orientation: Portait o Vertical

> Ang taas ng hook ay maaaring adjustable (opsyonal).

Mga Componets at Metarial

Mamili ng customized na Tile Roof Solar Mount mula sa Topfencesolar, na isa sa mga manufacturer at supplier sa China. Ang mataas na grado ng anodization treatment ng Al 6005-T5 na materyal ay nagpapanatili sa iyong solar panel na matatag na naka-install na may mahusay na istraktura na lumalaban sa kaagnasan. Ang ginawa namin ay ginagawang dalawahan ang tile roof solar mount gamit ang mahigit 25 taon na oras ng serbisyo.

Mabilis naming mai-set up ang istraktura sa mga bubong na tile, hindi na kailangang gumamit ng mga kumplikadong tool o propesyonal na kasanayan. Madaling hakbang ng pag-install, mas kaunting paggawa at mas kaunting oras na kailangan.

Mga Hakbang sa Manu-manong Pag-install:

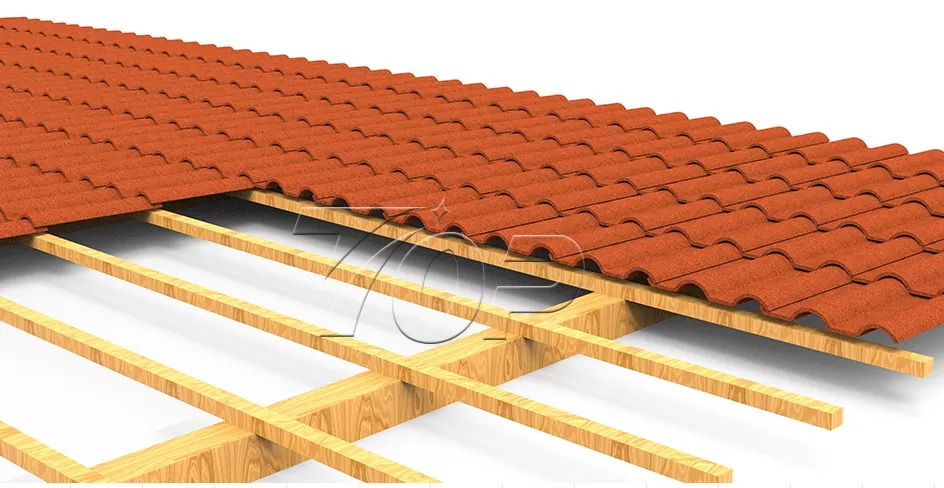

1. Sukatin ang laki ng bubong, idisenyo ang layout ng array ng solar panel, pagkatapos ay ididisenyo ng koponan ng Topfencesolar Engineer ang istraktura para sa mga solar panel.

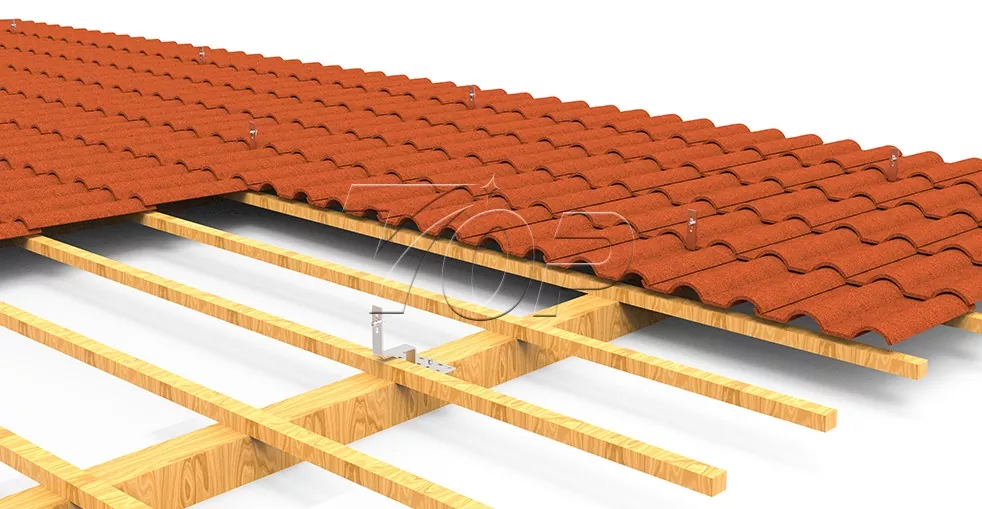

2. I-install ang mga kawit sa bubong.

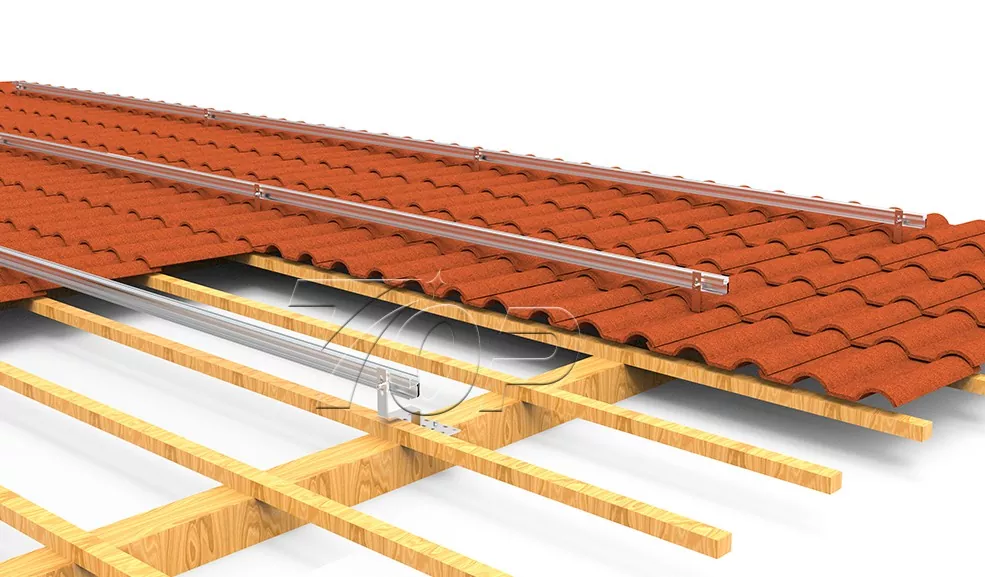

3. Pag-mount ng mga riles sa mga kawit

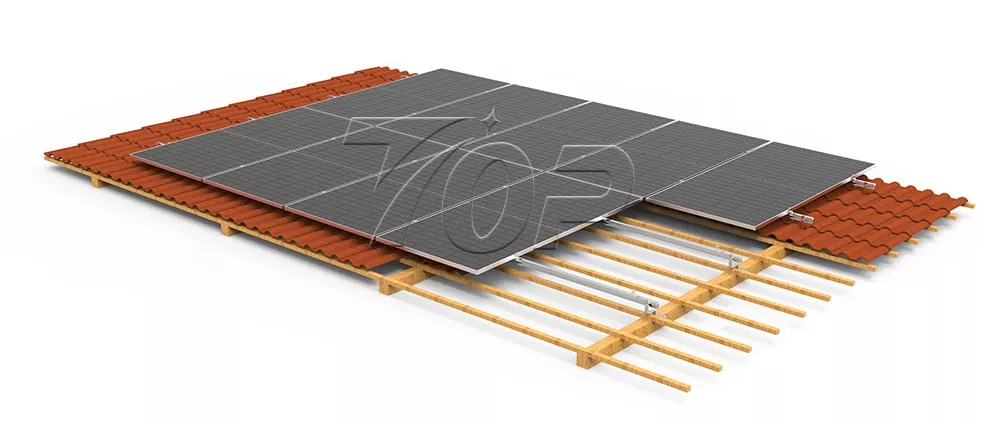

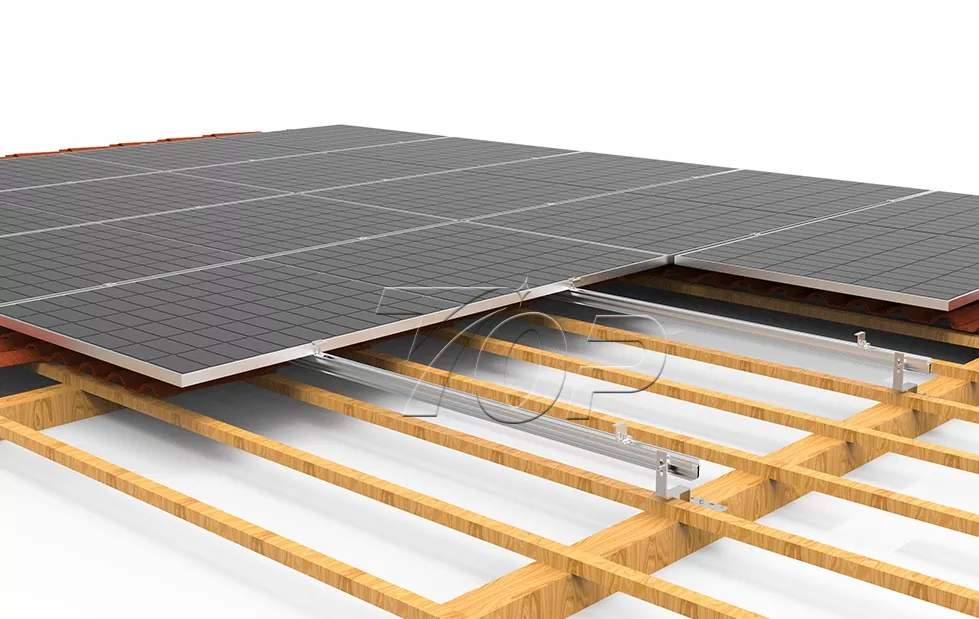

4. I-install ang mga solar panel sa mga riles.

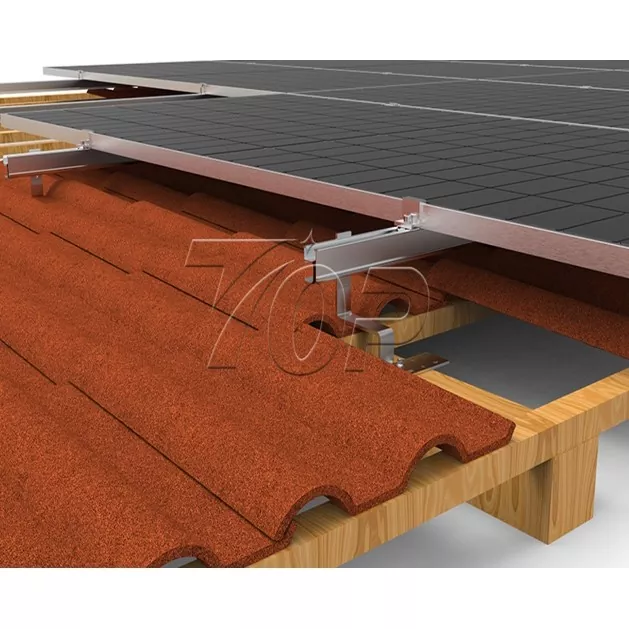

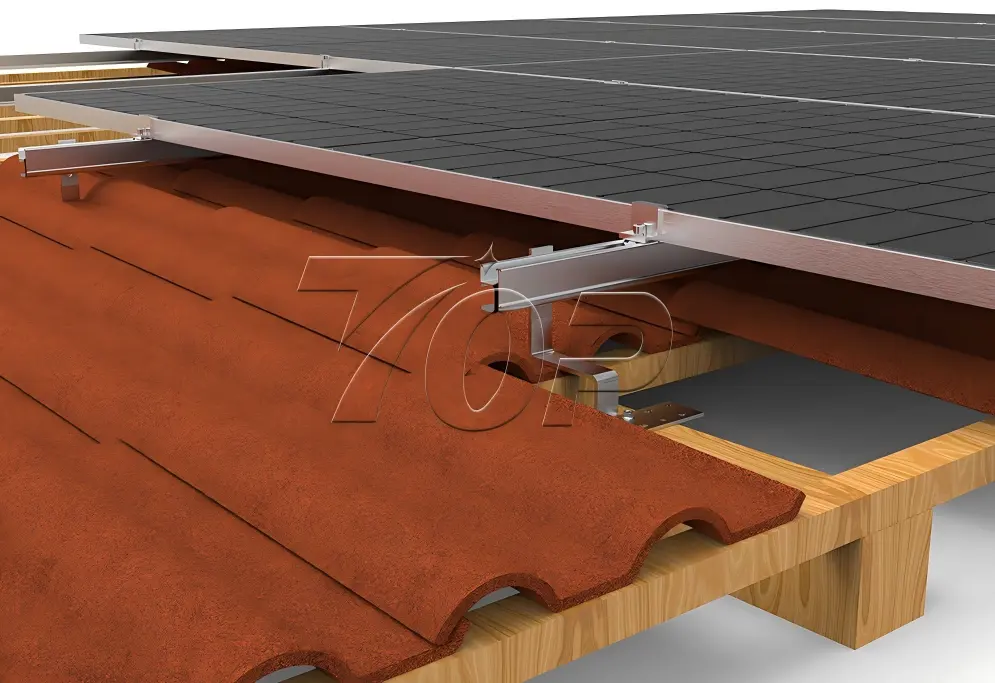

5. Ikonekta ang mga solar panel at i-fasten gamit ang Mid clamps at End Clamps.

Mga kalamangan

A. Topfencesolar na dinisenyong tile roof solar mount system ay residential o komersyal na gamit, na pumasa sa simulating ng wind loading hanggang 60m/s, snow loading hanggang 1.4kn/m2.

B. Flexible Adjustment upang magkasya sa iba't ibang bubong sa pamamagitan ng pagsasaayos ng taas.

C. Madaling Pag-install, madaling mai-install ang istraktura, hindi na kailangan ng mga kumplikadong tool o kasanayan, makatipid ng oras at pagsisikap.

Hooks system na nilagyan ng mas kaunting bracket, mas mababang gastos sa istraktura at at mas mababang gastos sa paggawa.
