Tagagawa at Supplier ng Solar Panel Mounting Rails

Xiamen Topfencesolar brandSolar Panel Mounting Railsna ginagamit para sa mga solar system ng bubong ay mataas na antas ng Aluminum na materyal na na-optimize para sa pag-mount ng mga solar panel.

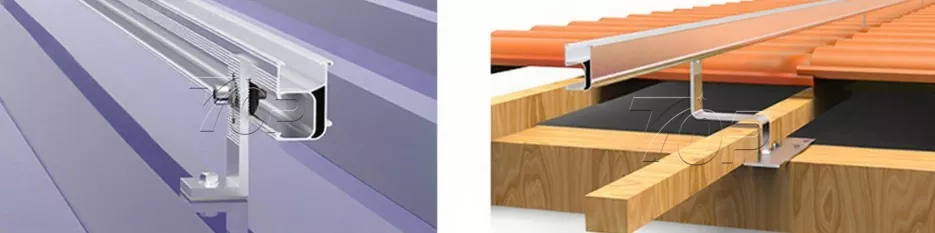

Uri ng bubong solar rails:

Ang aluminyo 6005-T5/T6 ay mga katangian ng mataas na lakas, mahusay na paglaban sa kaagnasan at napakagaan na timbang, ang pinaka-angkop na materyal para sa rooftop system racking

TF-RL series B46 rail | Haba 4000mm, 4200mm, 4500mm, 4800mm atbp.

Normal na laki: 27.3 * 48.3* 4500 mm

Paggamot sa ibabaw: ≥10μm

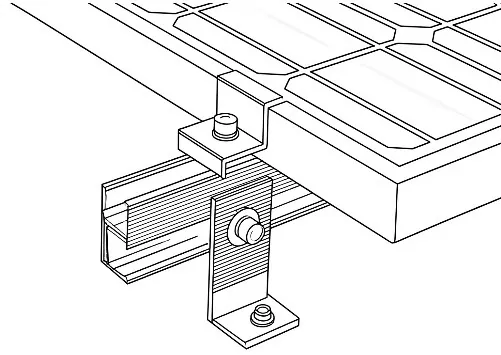

Ang mga riles mounting kit

Mga detalye ng disenyo ng istraktura: Kunin ang TF-RL-B46 na isa sa pinakasikat na modelo bilang halimbawa.

Mga sukat ng istraktura:

Mga Parameter ng Geometry ng Seksyon ng Structure
(1) Riles:	B46		Materyal:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Mga Parameter ng Geometry ng Seksyon
A(mm2)		197.0		Ip(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Timbang /Meter = Densidad ρ(kg/m³) × Sectional Area A(m2) × g(N/kg)

=2710 x 0.00019696 x 9.8

=5.23 N/m

Pagsusuri ng Chemical Composition ng B46 aluminum rail:

(Paraan ng Pagsubok : GB/T3190-2008,OES)

Mga Elemento ng Kemikal ng AL6005-T6
Elemento	Ang regulasyon ng 6005	Mga Produktong Aluminum ng Antai (AT6006 -T6)	Konklusyon
Si	0.6－0.9	0.62	Pass
Fe	≤0.35	0.13	Pass
Cu	≤0.10	<0.001	Pass
Mn	≤0.10	0.003	Pass
Mg	0.40-0.60	0.56	Pass
Cr	≤0.35	0.001	Pass
Zn	≤0.10	0.01	Pass
Ti	≤0.10	0.014	Pass
Sinabi ni Al	margin	margin	Pass

Pagsubok sa Tensile:

Paraan ng Pagsubok : JIS Z 2241-2011

Mga Katangiang Mekanikal Ng AL6005-T6

Test item	Uri ng ispesimen	Lakas ng makunat (Rm)(Mpa)	Lakas ng patunay(R0 .2) (Mpa)	Pagpahaba pagkatapos ng bali (A50mm)(%)
Resulta	No.13B	295	263	10

Ang rail structure mount kit accessories:


Dalawang Thread ng Bolts	Mga Kawit sa Bubong	L-feet Kit	Mid-Clamp 1

End-Clamp 1	Mid Clamp 2	End Clamp 2	Conductive sheet

Higit pang mga aplikasyon ng riles

View as

Aluminum Solar Panel Mounting Rail Bracket

Aluminum solar panel mounting rail bracket na ginawa ng Xiamen Topfencesolar mula sa China gamit ang mga roof hook na naka-mount sa beam upang suportahan ang B45 rails. Mga rail connector na nagdudugtong sa mga piraso ng riles sa isang mahabang riles na hanay ng mga hilera upang ayusin ang mga solar panel sa landscape o patayong oryentasyon. Ang mataas na pagiging maaasahan ng pagganap nito ay malugod na tinatanggap ng mga merkado sa Europa, Asya, Amerian.
Pangalan ng Brand:Topfencesolar
Materyal ng Produkto:aluminyo
Function ng Produkto:Mga riles para sa pag-mount ng solar panel
Buhay ng Serbisyo:≥25 taon

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Solar Rack Roof Mounting Rail

Bilang isang pinagkakatiwalaang supplier para sa solar mounting structures, ang Xiamen Topfencesolar Co., Ltd ay nakatuon sa pagdidisenyo at paggawa ng high-performance na Solar rack roof mounting rail upang matugunan ang iba't ibang pangangailangan sa merkado, mula sa mga residential rooftop hanggang sa komersyal na PV plant. Nagdidisenyo kami ng mga produkto na naghahatid ng parehong teknikal na pagganap at kahusayan sa gastos.

Pangalan ng Brand:Topfencesolar

Materyal ng Produkto:AL6005-T5/ AL6063-T6

Function ng Produkto:Pag-mount sa Bubong

Buhay ng Serbisyo:Mahigit 20 taon

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Mga Riles ng Solar Panel

Ang Solar Panel Rails ay nagbibigay ng matatag na suporta para sa solar roof mounting system, at maaaring umangkop sa iba't ibang okasyon. Ang Xiamen Topfencesolar ay isang propesyonal na tagagawa na nag-aalok kami ng pasadyang serbisyo ng solar panel rails upang matulungan ang mga kliyente sa kanilang mga solar project. Ang mga sample ay magagamit para sa iba't ibang laki at dami.
Pangalan ng Brand:Topfencesolar
Materyal ng Produkto:Aluminum Al6005-T5 / T6
Function ng Produkto:Metal roof solar mounting
Buhay ng Serbisyo:20 taon

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Mini Rail para sa Metal Roof Solar Panel Mounting

Bilang isang propesyonal na tagagawa at supplier sa China, Ang Mini Rail para sa Metal Roof Solar Panel Mounting na matibay at ligthweight na katangian na ginawa ng Xiamen Topfencesolar ay maaaring magbawas ng 20-30% na mas mababang gastos para sa iyong solar panel mounting. Pinoproseso ng aluminum surface anodization ang ≥ 10μm, nangangailangan ng mahusay na pagsisikap ng UV proof, at corrosion resistance, sa pamamagitan ng pagseserbisyo sa loob ng 25 taon. Ang railess na solusyon na ito ay mahusay na tinatanggap at ginagamit sa residential, commercial at industrial fields solar system.
Pangalan ng Brand:Topfencesolar
Materyal ng Produkto:Al6005-T5
Function ng Produkto:Para sa paglo-load ng solar panel sa bubong o lupa
Buhay ng Serbisyo:≥25 taon

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Mount Rack sa Bubong ng Solar Panel

Nangunguna ang Topfencesolar sa paggawa ng solar panel roof rack mount, factory na nakabase sa China. Ang riles ay ang pangunahing mga bracket sa pag-install ng isang photovoltaic system. Sa pamamagitan ng pag-mount ng mga riles, maaari nitong ligtas na ayusin ang mga solar panel sa iba't ibang mga bubong. Gaya ng mga bubong ng kongkreto, metal, at baldosa. Ang mga riles ng magaan na timbang ay gawa sa aluminyo na haluang metal, gumaganap na may mahusay na paglaban sa kaagnasan, higit pa, madali itong mai-install.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Aluminum Solar Panel Mounting Rails

Ang Aluminum Solar Panel Mounting Rails ay isa sa mahalagang bahagi para sa isang buong solar mounting structure. Ang mga ito ay gawa sa mga materyales na aluminyo 6005-T5 na may anodizing surface treatment, matibay nang higit sa 25 taon.
Pangalan ng Brand:Topfencesolar
Materyal ng Produkto:Aluminyo 6005-T5, 6063-T6
Function ng Produkto:Suporta sa pag-mount ng solar
Buhay ng Serbisyo:≥ 20 taon

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Bilang isang maaasahang Solar Panel Mounting Rails tagagawa at supplier sa China, mayroon kaming pabrika. Upang makuha ang listahan ng presyo ng mga customized na produkto, mangyaring makipag-ugnayan sa amin.
