Tile Roof Hook Mounting System

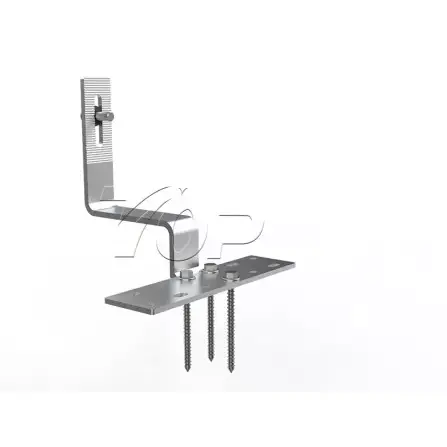

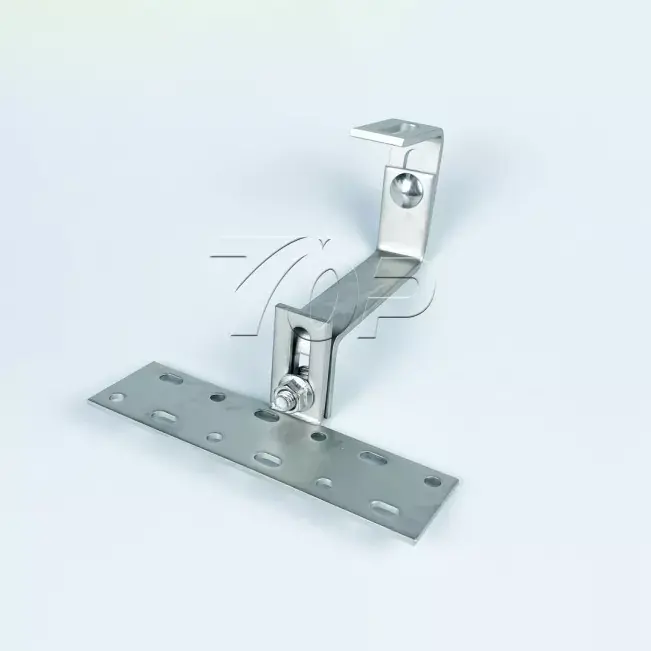

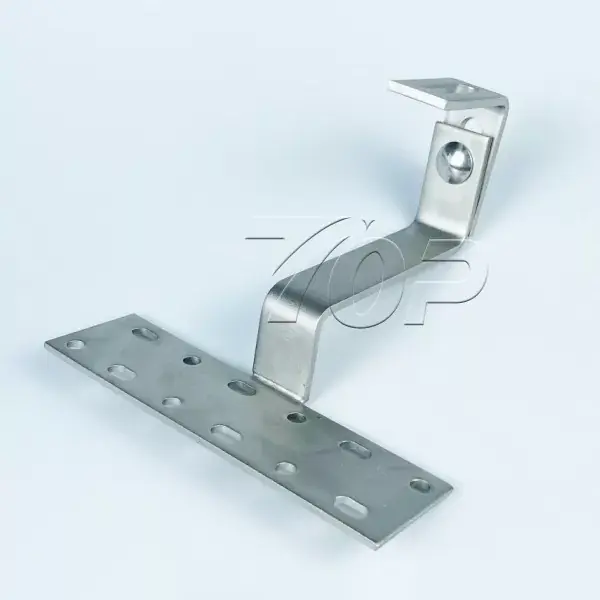

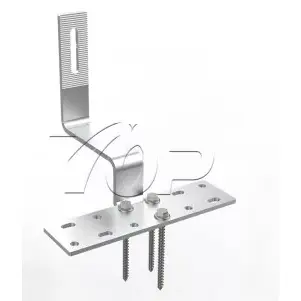

Naghahanap ng maaasahang tagagawa at supplier ng China? Huwag nang tumingin pa! Ang Topfencesolar ay isang nangungunang pabrika na nag-aalok ng mataas na kalidad na Tile Roof Hook Mounting System. Topfencesolar roof hook structure design, Part No: Ang TF-AHK-H12 ay dalawang taas na adjustable na disenyo, hindi kinakalawang na asero na may kapal na 5mm ang haba mula 120-150mm.

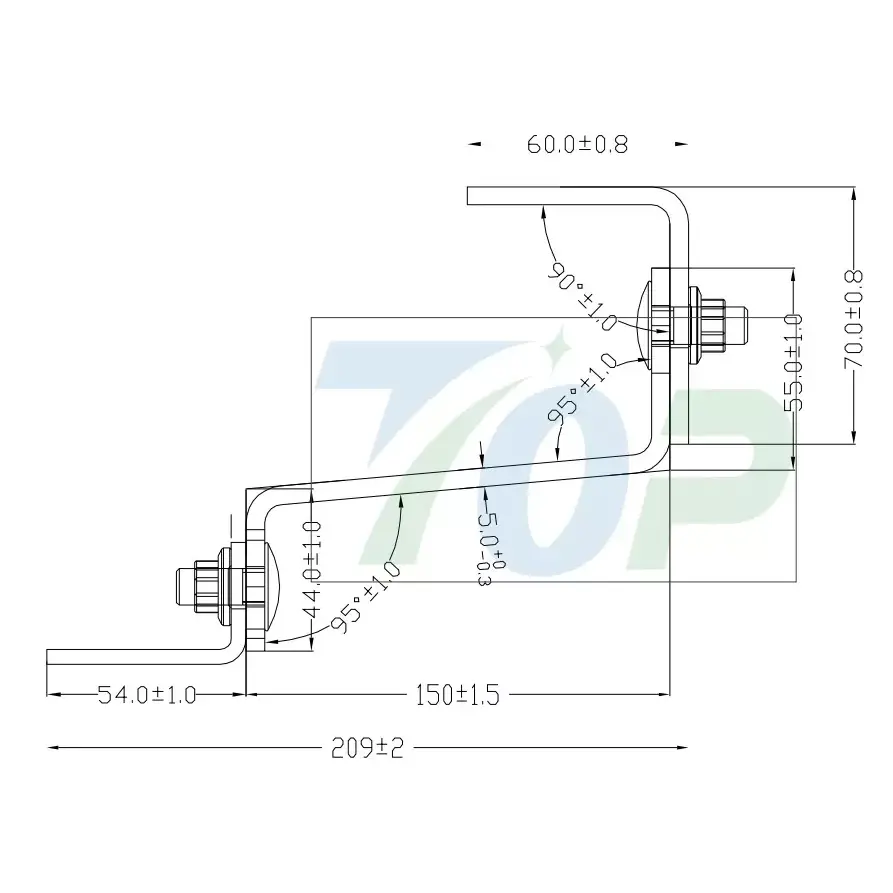

Mga teknikal na kinakailangan:

1. Ang mga weld pass ay pantay na siksik, na may napakagandang ibabaw, walang undercut, crack o blowhole, ect.

2. Ang mga seksyon ay patag na walang matalim na gilid, matalim na sulok o burr, atbp.

3. Ang hindi natukoy na pagpapaubaya ay ipinatupad ayon sa M degree (GB/T 1804-2000).

4.Walang marka para sa tamang anggulo.

5. Ang ibabaw na paggamot ay ginagawa ayon sa mga kinakailangan ng customer.

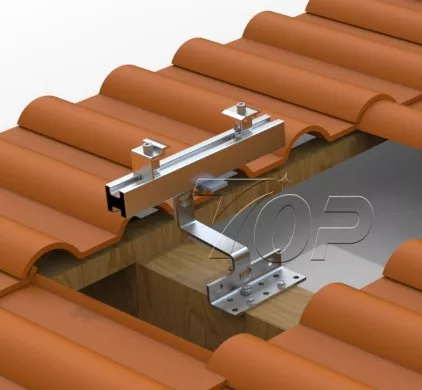

Iba sa tradisyunal na ground mounting, ang rooftop mounting solution ay epektibong nagpapataas ng utilization rate ng solar power. Ang Tile Roof Hook Mounting System mula sa Topfencesolar ay sikat na ginagamit sa residential at commercial solar power station. Ang solusyon gamit ang espesyal na hugis ng hook na dinisenyo batay sa bubong ng baldosa, pag-install nito sa bubong na kahoy na sinag, ang baluktot na hugis ng katawan ng kawit ay 100% non-touch bonding sa bubong nang walang pinsala sa mga tile. At ang disenyong ito ay maaaring panatilihing ligtas ang orihinal na bubong nang walang pagtagos sa bubong at mabawasan ang pinakamababang panganib ng pagtagas ng tubig.

Materyal:

Ang mga disenyo ng Topfencesolar Tile Roof Hook Mounting System ay pangunahing binubuo ng mga hindi kinakalawang na asero, pinapanatili namin ang mataas na kalidad at matibay na pangmatagalang paggamit na may higit sa 25 taon na paggamit ng serbisyo. Ang materyal ay SUS304 hindi kinakalawang na asero. At pagsasama-sama ng system gamit ang Al6005-T5 aluminum rails upang lubos na suportahan ang mga solar panel sa bubong.

Ang surface treatment ng rail para sa hook na ito: Aluminum with≥15μm anodizing surface treating.

Pagganap: pinapanatili ang mga istruktura ng aluminyo na mahusay na anti-kaagnasan sa ilalim ng iba't ibang relihiyon na aplikasyon at maging sa kumplikadong kapaligiran sa klima.

Mga Sertipiko: Sumusunod ang Topfencesolar hook sa SGS/CE/TUV at ang kalidad ng produksyon ay nakakatugon sa pamantayan ng SGS.

Mga bahagi ng mga kawit sa bubong ng tile:

Kumikislap: goma

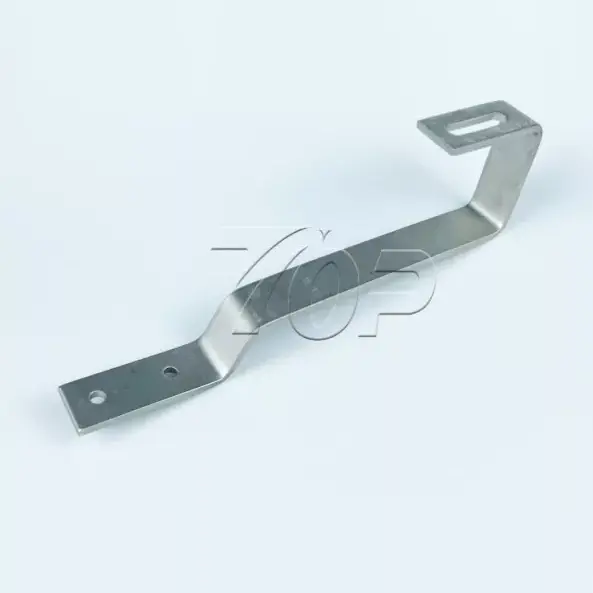

Hook Arm: SUS304 steel

Mga fastener: mga turnilyo/ self threading pin

Mga pang-ipit sa riles: Mid-clamp/ End-clamp

Mga Benepisyo:

Ang mga benepisyo ng mabilis na pag-install ng Topfencesolar roof hooks na ito ay mabilis itong i-install nang may pinakamababang gastos at gumagawa ng pinakamababang pagbabago sa orihinal na istraktura ng bubong. Kaya't ang hook mount system na ito ay may mataas na aesthetic appeal upang ihalo sa bubong.

Mayroon din kaming mga pagpipilian sa Itim na kulay na sikat din sa merkado ng Europa.

Ang application ay nababagay sa tile roof mounting system ng solar panel. Ang modelo ng detalye ay may kasamang solar tile roof hook mounting bracket + aluminum rails mounting.

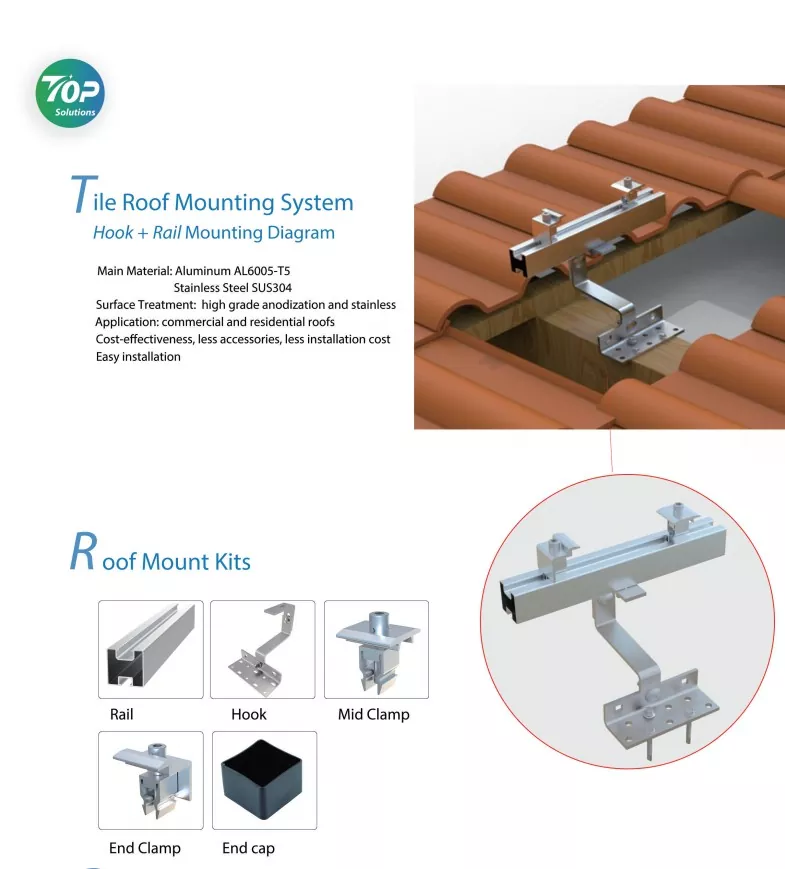

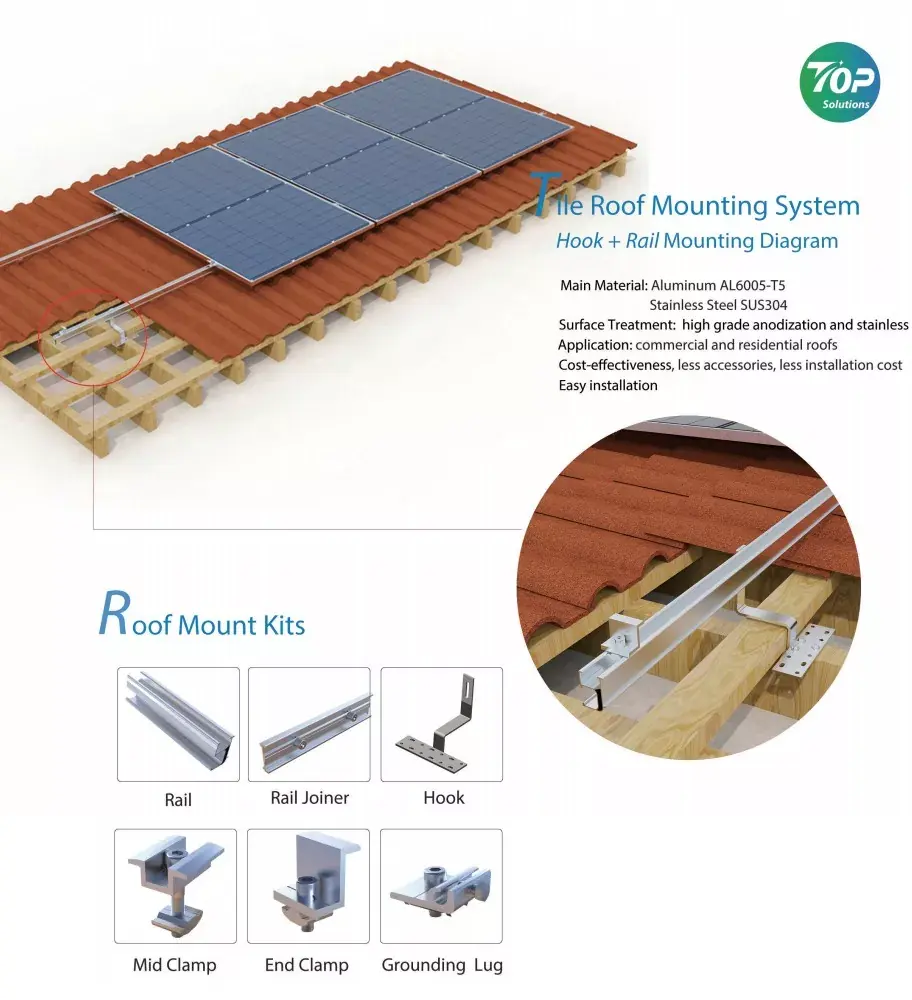

Mga hakbang sa pag-install:

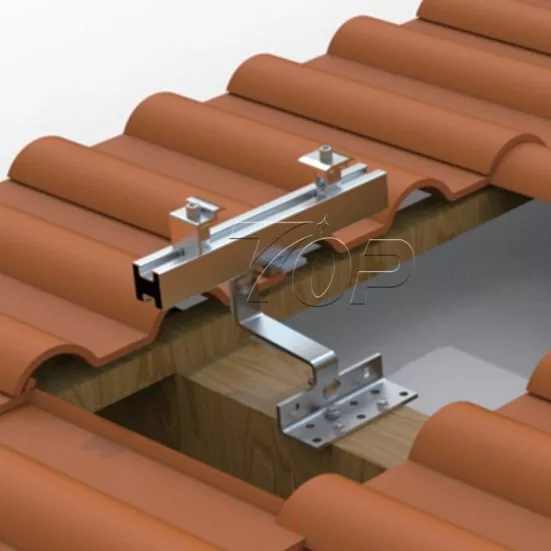

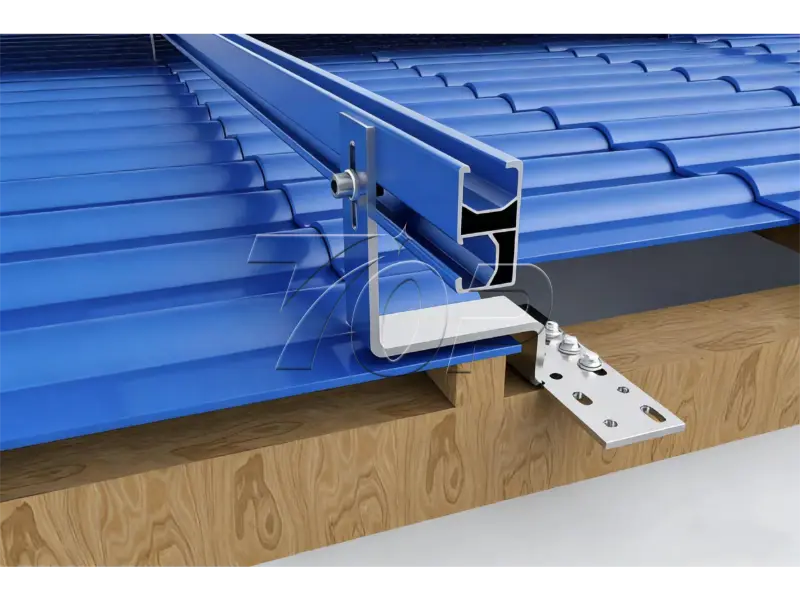

Unang hakbang: Ang kumpletong istraktura ng system sa bubong na baldosa ay gumagamit ng mga turnilyo o bolts na ikinakabit ang rail hook sa kahoy na beam ng bubong.

Pangalawang hakbang: Ang pag-mount ng Topfencesolar aluminum rails sa mga hook, iba't ibang riles ay konektado kasama ng mga rail connectors.

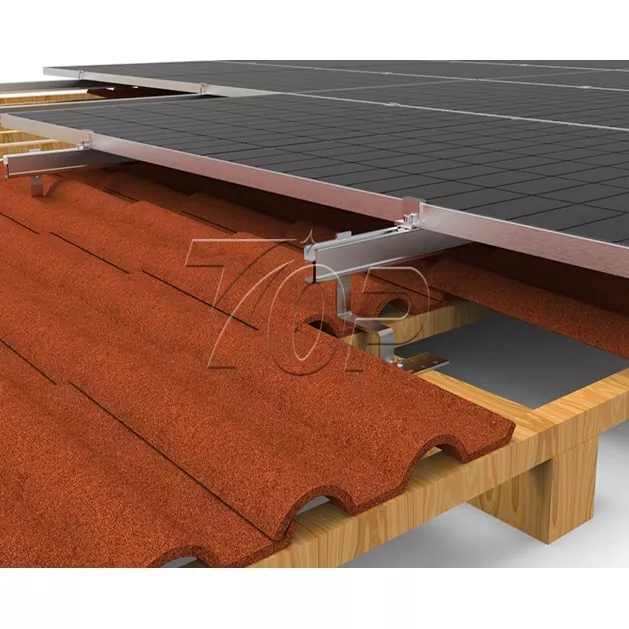

Ikatlong hakbang: Kapag handa na ang lahat ng kawit sa bubong at nakakabit dito ang mga riles ng aluminyo, maghanda nang i-mount ang mga solar panel. Bago i-mount ang mga PV panel, kumpirmahin ang layout ng panel array sa Topfencesolar engineer team para i-finalize ang vertical o landscap orientation installation. Pagkatapos ay ilagay ang mga PV panel sa 1 rwo na may 4-14 o higit pang mga panel sa pamamagitan ng isang set, o dalawang panel sa isang hilera, 4-20 unit ng mga solar panel sa isang column sa mga riles. Ang dami ng panel ng row at column depende sa laki ng bubong at gilid na nakaharap sa sikat ng araw. Tungkol sa mga propesyonal na detalye kung paano i-desing ang layout ng solar panel sa iyong bubong at kung anong power capacity ang maaaring i-install ng iyong bubong sa bubong, maaari mo itong konsultahin mula sa TOPrfence energy engineers team.

Pang-apat na hakbang: Pagkonekta sa mga solar panel sa aluminum rails gamit ang Topfencesolar Mid-clmaps at magtatapos sa End-clmaps para ligtas na seguridad ang mga solar panel na ito sa mga tile roof.

Ang mga kadahilanan ay nakakaapekto sa pagdidisenyo ng istraktura at pag-mount ng solar panel:

1. Ang laki ng bubong - nagpapasya sa kapasidad ng kuryente kung gaano kalaki ang maaari mong i-install sa iyong gusali.

2. Ang Uri ng bubong: ang iba't ibang uri ng bubong ay may iba't ibang mga solusyon sa pag-mount. Pitched tile roof ang pagpili ng mga hook na may riles ay isa sa mga pinakamahusay na solusyon, mas mababang gastos, mataas na lakas ng solar panel supporting, at magaan na istraktura na mabuti para sa seguridad sa pagkarga ng timbang sa bubong. Ngunit tulad ng metal na bubong, o konkretong bubong, kailangang pumili ng L feet + rail structure o ballast system, atbp. Mangyaring kumonsulta mula sa Topfencesolar Engineer team.

3. Dimensyon ng mga solar panel, at ang kapasidad ng kapangyarihan ng bawat panel. Ito ay nauugnay sa pag-load ng timbang ng istraktura.

4. Ang bilis ng hangin. Ang istraktura ng Tile Roof Hook Mounting System ay dapat na sapat na lumakas upang makayanan ang hangin mula 2m/s hanggang 70m/s (ang average na bilis ng hangin na binibilang ng 3 sconds stnadard).

5. Ang materyal ng istraktura: sa kasalukuyan Steel at Aluminum ay ang pinaka-madalas at sikat na ginagamit sa mounting mga istraktura, para sa bubong istraktura ay dapat pumili ng magaan na materyal kaya pumunta sa Almuminun ay ang pinakamahusay na pagpipilian. Mula sa Topfencesolar, ang solar Aluminum Al6005-T5 ay mas mataas ang kalidad kaysa sa merkado.

Mga kalamangan

1. Ang Topfencesolar na dinisenyong Pitched Tile Roof Hooks para sa Solar Mounting System ay madaling i-mount ang disenyo, mas kaunting bracket, mabilis na pag-install.

2. Ang aming mga roof hook kit ay may mataas na grado na proseso ng anodizing at hindi kinakalawang na paggamot sa ibabaw. Pagsuporta sa pangmatagalang paggamit.

3. Ang na-optimize na mas kaunting mga disenyo ng accessories ay mas mababang halaga. Sa mga site ay kailangan lang ng mas kaunting mga labor sa pag-install upang mabawasan ang gastos sa pag-install.

4. Ang Topfencesolar ay may mga serye ng iba't ibang uri ng mga opsyon sa hook na nababagay sa suporta para sa pagtugon sa iba't ibang tile na bubong at sumasaklaw sa Germany, Poland, Austria, Spain, o Japan, Indonesia, atbp. Mga Merkado.

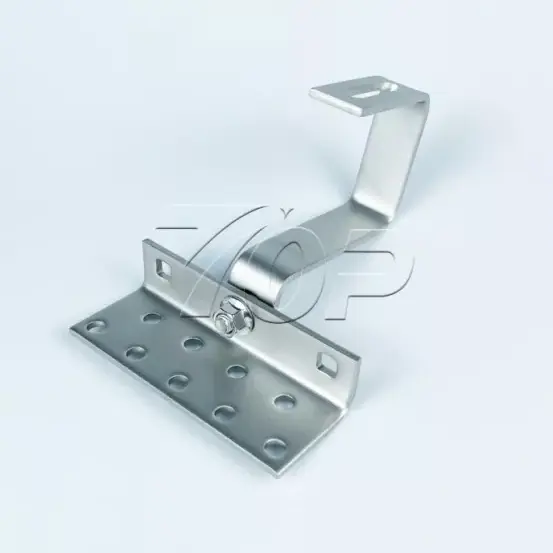

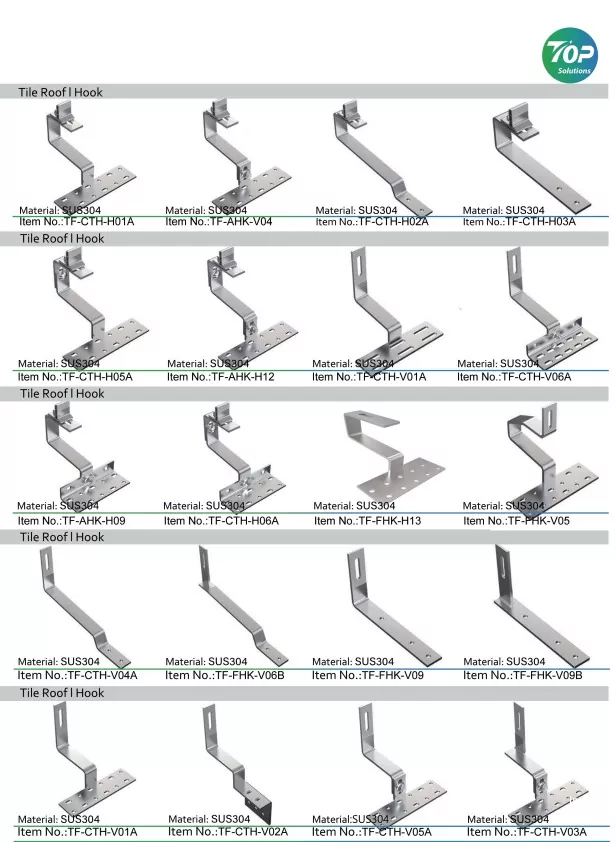

Higit pang mga pagpipilian ng iba't ibang hugis at uri ng mga kawit:
