Solar Panel Cable Tray Management System

Ang mga bahagi ng Compose ng Solar Panel Cable Tray Management System na idinisenyo ng Topfencesolar ay sikat na ginagamit sa merkado.

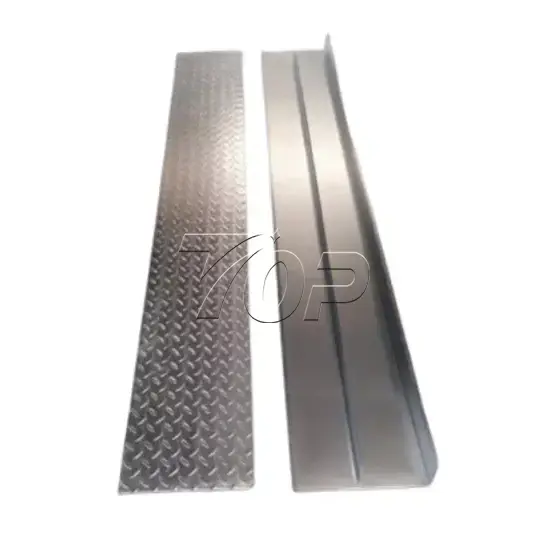

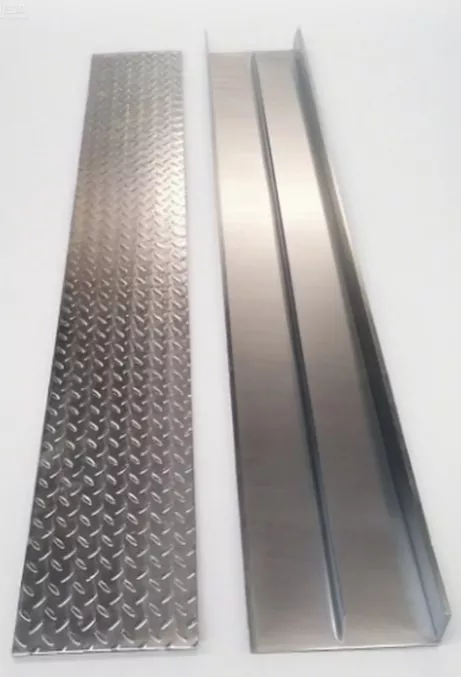

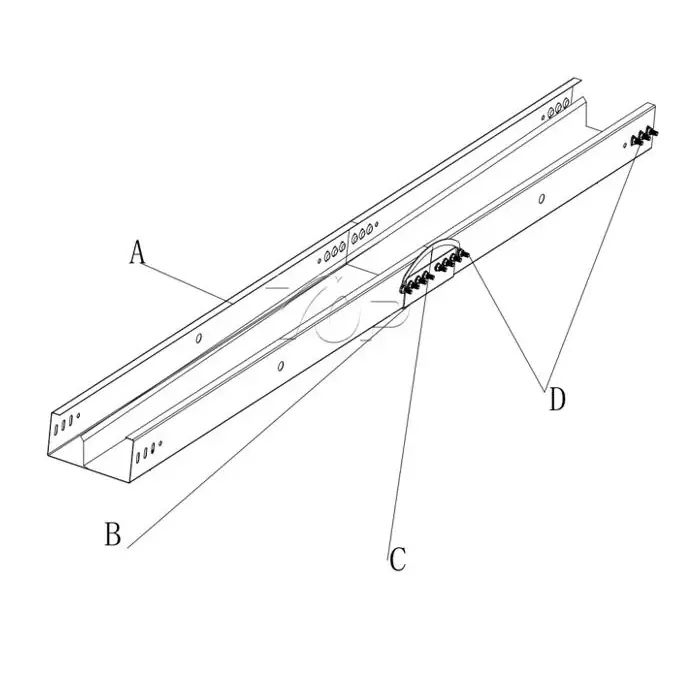

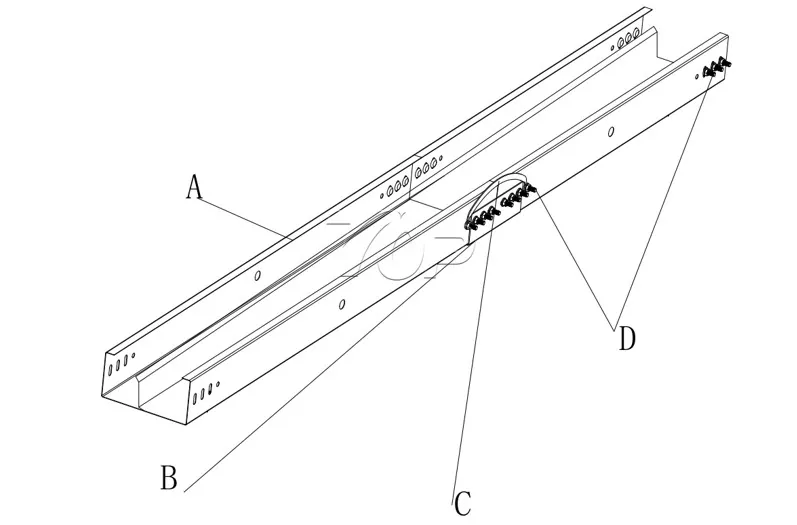

A: Pangunahing katawan ng double slot cable tray na may mga pattern cover

B: Mga connector na pinagkakabit ng mga turnilyo

C: Pinipigilan ng grounding wire ang electric shock

D: Mga tornilyo para sa pangkabit na mga cable tray nang pira-piraso

Materyal: Galvanized Steels

Mga sukat:

Higit pang mga opsyon ang maaaring ipasadya.

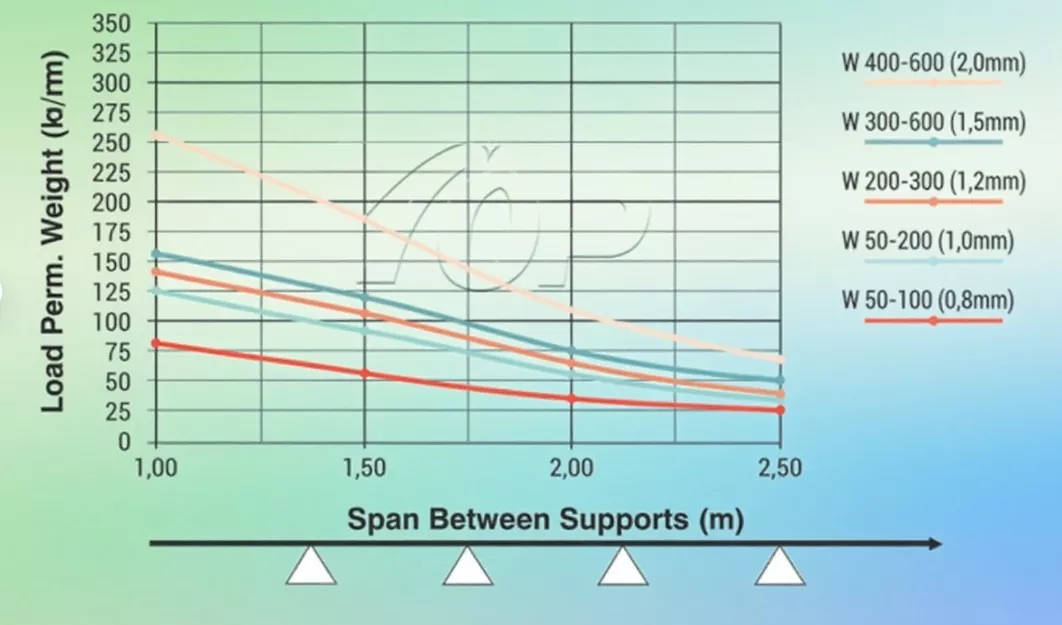

Dito makikita mo ang sanggunian ng aming resulta ng petsa ng pagsubok batay sa sitwasyon sa paglo-load sa ibaba.

Function:

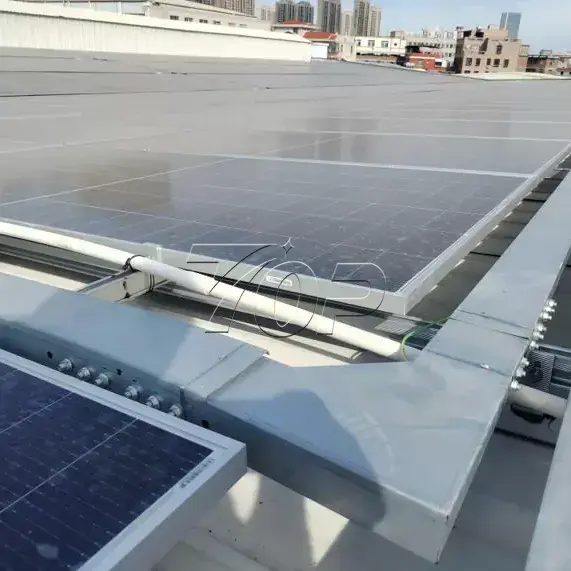

Ito ay sentral na tinatanggap at maayos na pinamamahalaan ang isang malaking bilang ng mga cable sa pagitan ng mga photovoltaic arrays pati na rin ang mga humahantong sa mga inverters at combiner box, na pumipigil sa mekanikal na pinsala at UV aging, at tinitiyak ang maayos at ligtas na mga kable.

Mga Parameter

Paano ito gamitin?

Ilagay ang seksyon ng cable tray sa suporta, at ayusin ito gamit ang mga espesyal na connecting plate at bolts para matiyak ang electrical continuity (bumubuo ng maaasahang grounding path).

Ang pagproseso ng linya ng produksyon:

Higit pang impormasyon ng mga materyales:

Proteksyon ng Galvanized Steel Solar Cable Management na stocking ng produkto

Ang galvanized sheet metal ay kilala na partikular na sensitibo laban sa mga epekto ng mga materyales na may acidic na karakter, polluted na hangin, tubig at relatibong halumigmig na mas mataas sa isang tiyak na rate.

Ang buhay ng serbisyo ng galvanized sheet metal ay maaapektuhan sa mga pang-industriyang lugar lalo na kung saan ang hangin ay makapal na polluted.

Ang pinakamahalagang elemento ng polusyon sa hangin sa atmospera ay sulfur dioxide.

C + H + S + O₂ → CO₂ + H₂O + SO₂

SO₂ + ½ O₂ → SO₃

SO₂ + H₂O → H₂SO₃

SO₃ + H₂O → H₂SO₄

Upang maprotektahan ang nakasalansan na sheet metal, gayunpaman, ang mga sumusunod na kondisyon ay dapat na mahigpit na sundin.

· Ang metal ay hindi dapat ilagay sa ilalim ng mataas na kahalumigmigan na lugar na may tubig.

· Dapat may sapat na espasyo para sa tuluy-tuloy na sirkulasyon ng hangin.

· Ang mga pagkakaiba sa temperatura sa mga lugar ng pag-iimbak ay dapat nasa pagitan ng 5-10 °C.

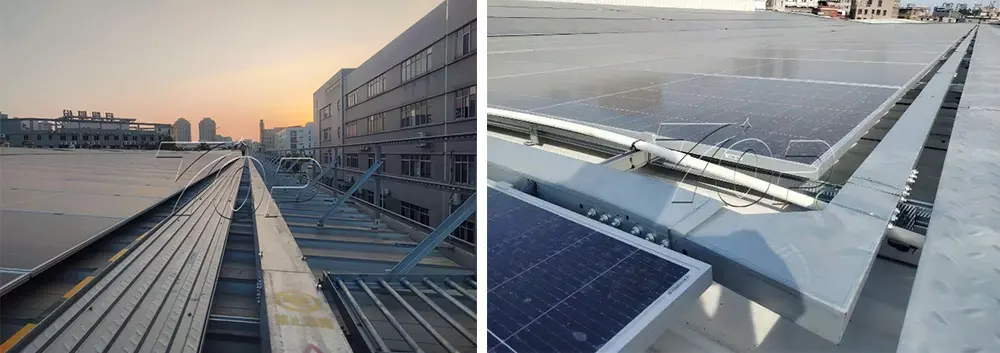

Higit pang mga kaso ng aplikasyon ng iba't ibang cable tray.
