Paano Pumili ng Tamang Solar Roof Hook Batay sa Uri ng Tile: Isang Gabay sa Pagpapagawa ng Inhinyero para sa mga Solar Installer, EPC Contractor, at Procurement Team

Bakit Isang Kritikal na Desisyon sa Inhinyero ang Pagpili ng Solar Roof Hook

Pagpili ng tamakawit ng solar roofpara sa a tile roof solar mounting systemay hindi isang maliit na desisyon sa hardware—direktang tinutukoy nito ang structural stability, waterproof integrity, installation efficiency, at long-term reliability ng asset. Sa komersyal at pang-industriya na mga proyekto sa rooftop, isang hindi magandang tugmaroof hook para sa tile roof solar mountingay maaaring humantong sa mga basag na tile, pagpasok ng tubig, pagkabigo sa pag-angat sa ilalim ng pagkarga ng hangin, at magastos na muling paggawa na nakakaapekto sa mga timeline ng proyekto at pagkakalantad sa warranty.

Hindi tulad ng mga metal na bubong o flat concrete na bubong, ang mga tile na bubong ay malaki ang pagkakaiba sa geometry, kapal, brittleness, pag-uugali ng paglipat ng load, at mga hadlang sa pag-install. Ang isang unibersal na diskarte sa kawit ay teknikal na may depekto. Ang tamang paraan ay nangangailangan ng pagtutugma ng geometry ng hook, pagsasaayos ng taas, disenyo ng base plate, at grado ng materyal sa partikular na uri ng tile at istraktura ng rafter sa ilalim nito.

Ang teknikal na gabay na ito ay nagbibigay ng isang structured na balangkas para sa pagpili ng tamakawit ng solar roofbatay sa uri ng tile. Pinagsasama nito ang mga mekanika ng bubong, mga pagsasaalang-alang sa pagkarga sa istruktura, pagganap ng materyal, at mga katotohanan sa praktikal na pag-install. Ang layunin ay suportahan ang mga engineering team, procurement manager, at solar mounting system integrator sa paggawa ng mga desisyong batay sa data na nagpapababa ng panganib at nagpapahusay sa kakayahang kumita ng proyekto.

1. Bakit Ang Pagpili ng Solar Roof Hook ay Isang Structural na Desisyon, Hindi Lamang Isang Component Choice

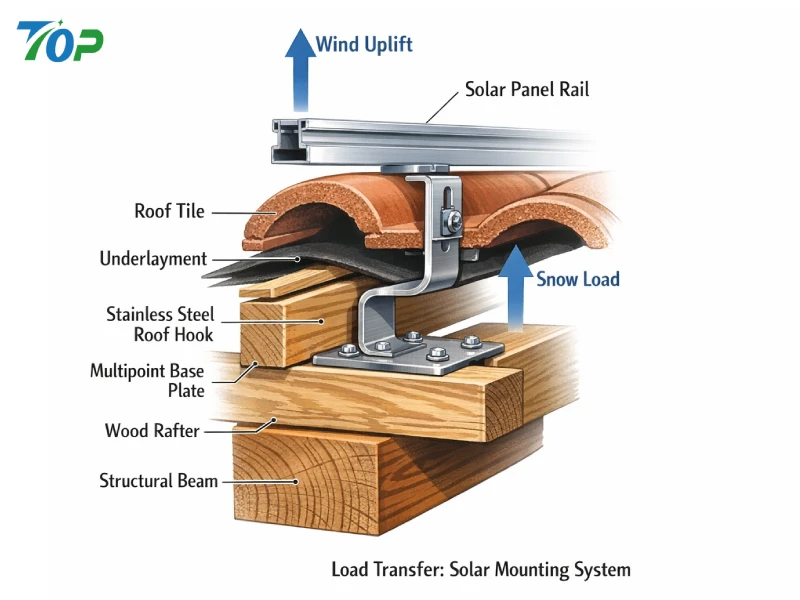

Sa isang tile roof solar installation, ang roof hook ay nagsisilbing pangunahing structural interface sa pagitan ng photovoltaic mounting rail at ng load-bearing rafters ng gusali. Ang landas ng pagkarga ay ang mga sumusunod:

• Solar module → mounting rail → roof hook → structural rafter → building structure

Ang tile mismo ayhindiisang structural load-bearing element. Karamihan sa mga clay, concrete, at slate tile ay pangunahing idinisenyo para sa weatherproofing, hindi para sa puro mekanikal na load. Kapag asolar mounting para sa bubong ng baldosasystem ay naka-install, ang hook ay dapat ilipat ang mga load nang direkta sa rafters habang iniiwasan ang labis na stress sa mga nakapaligid na tile.

Mula sa pananaw ng engineering, dapat makatiis ang hook:

• Patay na load (mga module + riles + mounting hardware)
• Wind uplift at suction load
• Mga snow load (kung saan naaangkop)
• Thermal expansion stresses
• Dynamic na pagkapagod sa loob ng 25+ taon

Ang mga pamantayang pang-internasyonal na istruktura gaya ng ASCE 7 (American Society of Civil Engineers, 2022) ay binibigyang-diin na ang mga solar system sa rooftop ay dapat suriin para sa mga karga ng hangin na isinasaalang-alang ang taas ng gusali, kategorya ng pagkakalantad, at lokal na bilis ng hangin. Samakatuwid, ang mga kawit sa bubong ay dapat piliin na may sapat na kapasidad na nagdadala ng pagkarga at nasubok na data ng pagganap.

Ang pagwawalang-bahala sa mga istrukturang realidad na ito ay nagdaragdag ng panganib ng:

• Tile cracking dahil sa point load concentration
• Hook pagpapapangit sa ilalim ng pagtaas
• Pangkabit na pull-out mula sa maliliit na rafters
• Pagpasok ng tubig dahil sa hindi wastong clearance ng tile

Samakatuwid, ang pagpili ng ahindi kinakalawang na asero bubong hookay hindi lamang tungkol sa corrosion resistance—ito ay tungkol sa pagtiyak ng structural compatibility sa roof system.

2. Pag-unawa sa Mga Karaniwang Uri ng Bubong na Tile na Ginagamit sa Mga Proyektong Solar

Ang iba't ibang tile geometries ay nangangailangan ng panimula na naiibakawit ng solar roofmga pagsasaayos. Nasa ibaba ang isang teknikal na breakdown ng mga karaniwang uri ng bubong ng tile na nararanasan sa residential, commercial, at light industrial solar projects.

2.1 Flat Concrete Tile Roof

Ang mga flat concrete tile ay malawakang ginagamit sa Europe, Australia, at mga bahagi ng Asia. Karaniwang nasa 10–15 mm ang kapal ng mga ito at may magkakapatong na interlock na mga profile.

Mga Katangiang Pang-istruktura:

• Medyo mataas na lakas ng compressive
• Katamtamang brittleness
• Unipormeng patag na profile sa ibabaw
• Nakapirming vertical tile spacing

Sasolar mounting para sa flat tile roofapplication, ang pangunahing hamon sa disenyo ay ang pagtiyak ng sapat na clearance sa pagitan ng hook arm at sa ilalim ng tile. Kung ang taas ng kawit ay hindi sapat, ang tile ay direktang ilalagay sa kawit, na lumilikha ng mga puro stress point.

Inirerekomendang mga pagsasaalang-alang:

• Adjustable-height roof hook
• Malapad na base plate para sa rafter anchoring
• Minimum na 3–5 mm na tile clearance

2.2 Spanish / Roman Curved Tile Roof

Ang mga Spanish o Roman tile ay may parang wave na profile na may alternating convex at concave curve. Ang mga tile na ito ay karaniwan sa mga klimang Mediterranean at mga high-end na gusali ng tirahan.

Mga Hamon sa Engineering:

• Non-flat surface contact
• Variable na taas ng tile
• Limitadong espasyo sa pag-install sa pagitan ng mga kurba
• Mas mataas na panganib sa pagkasira sa panahon ng pag-aangat

Para sasolar mounting para sa Spanish tile roof, ang karaniwang flat hook ay kadalasang hindi angkop. Ang kawit ay dapat mayroong:

• Pinalawak na hanay ng vertical adjustment
• Makitid na braso sa itaas upang magkasya sa ilalim ng hubog na tile
• Na-optimize na lateral offset upang ihanay sa rafter

Ang pagkabigong tumugma sa curvature geometry ay kadalasang humahantong sa hindi tamang pag-upo at pagkakalantad sa daanan ng tubig.

2.3 Slate Tile Roof

Ang slate ay isang natural na stone roofing material na kilala sa tibay at aesthetics ngunit sobrang malutong sa ilalim ng point loading.

Mga Pangunahing Pagsasaalang-alang:

• Mababang tolerance para sa pagbabarena ng stress
• Manipis na kapal ng tile
• Mataas na gastos sa pagpapalit

Sasolar mounting para sa slate roofAng mga pag-install, mga ultra-manipis na kawit o mga espesyal na sistema ng flashing ay madalas na kinakailangan. Ang hindi wastong pag-angat ng mga slate tile ay maaaring magdulot ng hindi nakikitang mga micro-fracture na sa kalaunan ay dumami sa ilalim ng thermal cycling.

Dahil ang slate ay may kaunting flexural strength, dapat na tumpak ang pagkakahanay ng base plate upang maiwasan ang paglipat ng torque sa ibabaw ng tile.

2.4 Clay Tile Roof

Ang mga clay tile ay magaan ngunit lubhang malutong. Nagpapakita sila ng magandang paglaban sa panahon ngunit limitado ang structural resilience sa puro load.

Mga karaniwang panganib satile roof solar mounting systemgamit ang clay tile ay kinabibilangan ng:

• Nagbitak dahil sa sobrang pagdidikit
• Pagpasok ng tubig kung ang mga tile ay hindi maayos na nailagay muli
• Hindi pantay na spacing ng tile na nakakaapekto sa pagkakalagay ng hook

Isang adjustablekawit sa bubong para sa bubong ng baldosana may reinforced lower arm at tumpak na tile clearance ay mahalaga.

2.5 Asphalt Shingle Roof (Comparative Reference)

Bagaman hindi isang sistema ng baldosa, ang mga aspalto na shingle ay kadalasang inihahambing sa mga bubong na baldosa. Sa mga shingle application, ang L-feet na may flashing ay karaniwang ginagamit sa halip na mga tradisyonal na tile hook.

Ang pagkakaibang ito ay kritikal. Ang pagtatangkang gumamit ng mga tile roof hook sa mga shingle system—o vice versa—ay nakompromiso ang integridad ng waterproofing at lumalabag sa mga karaniwang kasanayan sa pag-install (International Code Council, 2021).

3. Mga Pangunahing Pamantayan sa Engineering para sa Pagpili ng Tamang Solar Roof Hook

Kapag pumipili ng atagagawa ng kawit ng solar roofo pagsusuri ng mga modelo ng kawit, pagkuha at mga pangkat ng engineering ay dapat na tasahin ang sumusunod na limang teknikal na dimensyon.

3.1 Taas ng Hook at Naaayos na Saklaw

Ang kapal ng tile at taas ng overlap ay nag-iiba-iba sa mga manufacturer at rehiyon. Ang isang hindi adjustable na hook ay nanganganib sa hindi sapat na clearance o labis na puwang na nakakakompromiso sa paglipat ng load.

Pinakamahusay na kasanayan:

• Vertical adjustability ≥ 30–50 mm
• Clearance gap upang maiwasan ang direktang pag-compress ng tile
• Pagkatugma sa mga karaniwang sistema ng tren

Pinapabuti ng adjustability ang field flexibility at binabawasan ang pangangailangan para sa maraming imbentaryo ng SKU.

3.2 Disenyo ng Base Plate at Pamamahagi ng Pagkarga

Ang base plate ay nakaangkla sa hook sa rafter. Ang makitid o manipis na base ay nagpapataas ng konsentrasyon ng stress ng fastener at binabawasan ang resistensya ng pull-out.

Ayon sa structural fastener research (American Wood Council, 2018), ang kapasidad ng pag-withdraw ay nakasalalay sa lalim ng pagkaka-embed at density ng kahoy. Samakatuwid:

• Kapal ng base plate ≥ 4–5 mm hindi kinakalawang na asero
• Pinakamababang dalawang structural fasteners
• Pagsunod sa layo ng gilid

3.3 Grado ng Materyal at Paglaban sa Kaagnasan

Pinaka premiumhindi kinakalawang na asero na mga kawit sa bubonggumamit ng SUS304 o SUS316.

• SUS304: Angkop para sa mga panloob na kapaligiran
• SUS316: Inirerekomenda para sa mga rehiyon sa baybayin o mataas ang kaasinan

Binabawasan ng kaagnasan ang lakas ng cross-sectional sa paglipas ng panahon. Para sa 25-taong disenyo ng mga sistema ng buhay, ang pagpili ng materyal ay dapat tumugma sa kategorya ng pagkakalantad sa kapaligiran (ISO 9223).

3.4 Waterproof Integration

Ang pag-angat ng tile ay lumilikha ng pansamantalang pagkakalantad ng underlayment. Ang hindi tamang pag-reseating o nawawalang flashing ay nagpapataas ng panganib sa pagtagas.

Pinakamahusay na kasanayan:

• Mga sealing pad ng EPDM
• Mga katugmang flashing kung saan kinakailangan
• Pag-trim ng tile sa halip na labis na puwersa

3.5 Pagkatugma sa Rafter Layout

Ang paglalagay ng kawit ay nalilimitahan ng rafter spacing, karaniwang 400–600 mm. Kung hindi pinapayagan ng geometry ng hook ang lateral offset, ang pag-install ay nagiging hindi mahusay at nakompromiso ang istruktura.

Advancedkawit ng solar roofisinasama ng mga disenyo ang lateral adjustability upang iayon sa mga istrukturang miyembro nang hindi binibigyang diin ang mga tile.

4. Pagsusuri sa Panganib: Mga Bunga ng Maling Pagpili ng Roof Hook

hindi tamatile roof solar mountingtumataas ang pagpili ng bahagi:

• Oras ng pag-install ng 15–30%
• Materyal na basura dahil sa mga sirang tile
• Pagkalantad sa warranty para sa mga paghahabol sa pagtagas
• Structural liability sa ilalim ng wind uplift event

Naidokumento ang mga pagkabigo na dulot ng hangin sa rooftop solar system kung saan ginamit ang mga hindi sapat na paraan ng pag-attach (Kopp et al., 2012). Habang ang mga module ay madalas na tumatanggap ng pangunahing atensyon, ang attachment hardware ay madalas na tumutukoy sa system survivability.

Para sa mga procurement team, ang kabuuang naka-install na gastos ay dapat kasama ang pagbabawas ng panganib—hindi lamang ang presyo ng hardware unit.

5. Mga Pagsasaalang-alang sa Strategic Procurement para sa Mga Komersyal na Proyekto

Para sa mga multi-site na komersyal na proyekto, pag-standardize ng asolar mounting para sa bubong ng baldosanagpapabuti ang solusyon:

• Kontrol ng imbentaryo
• Ang kahusayan sa pagsasanay sa pag-install
• Katatagan ng kasiguruhan sa kalidad
• Pangmatagalang maintenance predictability

Gayunpaman, hindi dapat i-override ng standardization ang engineering compatibility. Ang tamang diskarte ay ang pumili ng isang tagagawa na may kakayahang:

• Pagbibigay ng mga ulat sa pagsusulit sa istruktura
• Nag-aalok ng mga adjustable na disenyo ng hook
• Pagsuporta sa pagpapasadya para sa mga natatanging tile geometries
• Naghahatid ng batch consistency para sa malalaking order

Sa mataas na dami ng mga kapaligiran sa pagkuha, pagpili ng tamatagagawa ng kawit ng solar roofnagiging isang madiskarteng desisyon sa pakikipagsosyo sa halip na isang transaksyonal na pagbili.

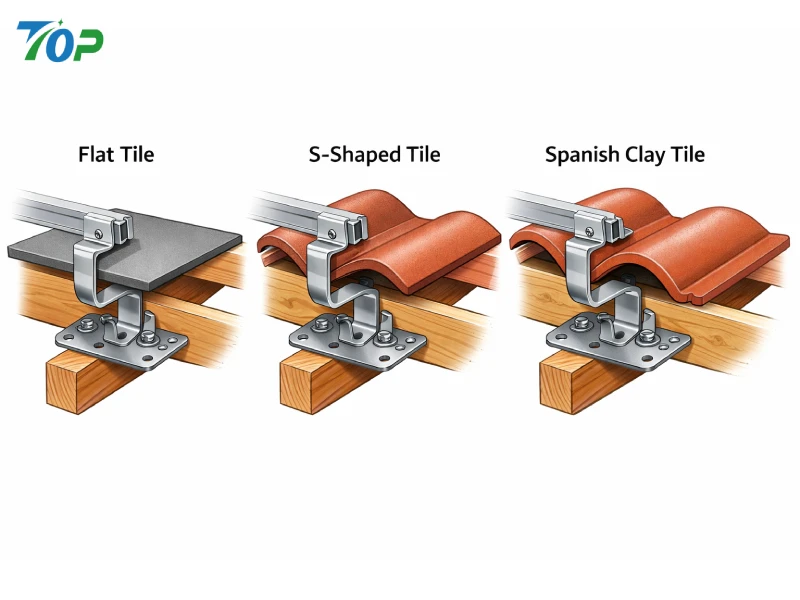

6. Solar Roof Hook Selection Matrix ayon sa Uri ng Tile

Para sa mga engineering team na namamahala ng maramitile roof solar mountingproyekto sa mga rehiyon, ang isang structured na tool sa paghahambing ay makabuluhang nagpapabuti sa kahusayan sa paggawa ng desisyon. Sa halip na pumili ng akawit ng solar roofbatay lamang sa hitsura o presyo, ang pagpili ay dapat isaalang-alang ang geometry compatibility, pag-uugali ng paglipat ng load, pagkakalantad sa kapaligiran, at pagpapaubaya sa pag-install.

Ang matrix sa ibaba ay nagbibigay ng praktikal na balangkas ng sanggunian para sa pagtutugma ng mga uri ng hook sa mga kategorya ng roof tile. Ang panghuling pagpapatunay ng engineering ay dapat palaging isaalang-alang ang mga kalkulasyon ng istruktura na partikular sa site alinsunod sa mga lokal na code ng gusali.

Uri ng Tile	Inirerekomendang Hook Configuration	Kinakailangan sa Pagsasaayos	Marka ng Materyal	Antas ng Panganib sa Pag-install	Mga Tala sa Engineering
Flat Concrete Tile	Standard adjustable flat hook	30–50 mm patayong pagsasaayos	SUS304 (inland) / SUS316 (baybayin)	Katamtaman	Tiyaking ≥3 mm ang clearance ng tile para maiwasan ang compression stress
Spanish / Roman Curved Tile	Narrow-arm extended adjustable hook	50 mm+ patayong saklaw	SUS304 / SUS316	Mataas	Nangangailangan ng curvature-compatible na upper arm at lateral offset
Slate Tile	Ultra-thin hook o flashing-integrated system	Minimal na taas, tumpak na pagkakahanay	Mas gusto ang SUS316	Napakataas	Iwasan ang point load sa slate; isaalang-alang ang flashing integration
Clay Tile	Reinforced lower-arm adjustable hook	30–40 mm	SUS304 / SUS316	Mataas	Pigilan ang sobrang pagdidikit; mapanatili ang pare-parehong pag-reset ng tile

Ang selection matrix na ito ay nagpapakita na walang unibersalkawit sa bubong para sa bubong ng baldosamga aplikasyon. Ang bawat configuration ay dapat tumutugma sa tile geometry at structural behavior.

7. Mga Detalyadong Pagsasaalang-alang sa Inhinyero ayon sa Kategorya ng Tile

7.1 Flat Concrete Tile Roof: Structural Stability na may Kontroladong Clearance

Ang mga flat tile system ay medyo installer-friendly kumpara sa curved o slate roofs. Gayunpaman, ang hindi tamang pagpili ng taas ng hook ay maaari pa ring bumuo ng tile compression o uplift instability.

Mga pangunahing pokus sa engineering:

• Sapat ang kapal ng braso ng hook upang labanan ang pagyuko sa ilalim ng pagtaas ng hangin
• Ang lapad ng base plate ay tugma sa karaniwang rafter spacing (400–600 mm)
• Pinakamababang dalawang structural lag screws bawat hook
• Pagsunod sa mga kinakailangan sa pagkalkula ng pag-load ng hangin ng ASCE 7

Sa mga high-wind zone, ang lakas ng pagtaas ay maaaring lumampas sa 2.0 kPa depende sa pag-uuri ng roof zone (ASCE, 2022). Samakatuwid, ang pag-verify ng pinapayagang pull-out resistance ng mga fastener ay mahalaga kapag pumipili ng asolar mounting para sa flat tile roof.

7.2 Spanish / Roman Tile Roof: Pamamahala ng Curvature at Load Transfer

Ang mga curved tile system ay nagpapakilala ng mga asymmetric load path. Ang hook ay dapat na tulay sa pagitan ng malukong at matambok na ibabaw ng tile nang hindi lumilikha ng konsentrasyon ng stress.

Mga parameter ng kritikal na disenyo:

• Pagpapaubaya sa kurbada sa itaas na braso
• Lateral adjustability para sa rafter alignment
• Pinalawak na patayong taas upang i-clear ang peak tile ridges
• Pagsusuri sa istruktura sa ilalim ng sira-sira na mga kondisyon ng paglo-load

Dahil ang mga curved tile ay kadalasang may mas mataas na rate ng pagkasira sa panahon ng pag-install, na pumipili ng isang adjustablekawit ng solar roofbinabawasan ang mga gastos sa muling paggawa at pinapaikli ang mga ikot ng pag-install.

7.3 Slate Tile Roof: Precision Engineering at Pagbabawas ng Panganib

Ang mga pag-install ng slate na bubong ay nangangailangan ng pinakamataas na disiplina sa engineering. Hindi tulad ng luad o kongkreto, hindi kayang tiisin ng slate ang epekto o puro torque.

Para sasolar mounting para sa slate roofmga sistema, isaalang-alang ang:

• Low-profile hook geometry
• Diskarte sa pre-drill na may proteksyon sa waterproof membrane
• Pagsasama sa metal flashing kung saan pinahihintulutan
• Paggamit ng corrosion-resistant SUS316 upang matiyak ang pangmatagalang tibay

Ang mga error sa pag-install sa mga slate roof ay madalas na nagreresulta sa mga nakatagong pagkabigo—mga micro-crack na lumalaganap dahil sa mga freeze-thaw cycle (International Code Council, 2021).

7.4 Clay Tile Roof: Pagkontrol sa Brittleness at Torque

Ang mga clay tile ay nagpapakita ng mababang tensile strength at limitadong baluktot na tolerance. Ang sobrang paghigpit ng mga fastener ay isa sa mga pinakakaraniwang sanhi ng pagkasira.

Pinakamahuhusay na kagawian:

• Mga tool sa pangkabit na kinokontrol ng torque
• Uniform tile trimming para sa hook clearance
• Disenyo ng base plate na nagbibigay ng stress
• Visual na inspeksyon pagkatapos i-reset ang tile

Pagpili ng reinforcedhindi kinakalawang na asero bubong hooknagpapabuti ng pagiging maaasahan ng istruktura sa mga sistema ng bubong ng luad.

8. Mga Karaniwang Pagkakamali sa Pag-install na Nagpapataas ng Panganib sa Proyekto

Sa buong commercialtile roof solar mountingmga proyekto, ang mga sumusunod na paulit-ulit na pagkakamali ay nakakatulong sa mga overrun sa gastos at pangmatagalang pananagutan:

8.1 Paggamit ng Universal Hook para sa Lahat ng Uri ng Tile

Ang pagtatangkang i-standardize ang paggamit ng isang solong modelo ng hook ay kadalasang humahantong sa misalignment at pagkasira ng tile. Kinakailangan ang mga solusyong tukoy sa geometry.

8.2 Hindi pinapansin ang Wind Load Zone Variation

Ang mga sulok at gilid ng bubong ay nakakaranas ng mas mataas na puwersa ng pagtaas. Ang espasyo ng kawit ay dapat sumasalamin sa pag-uuri ng zone sa ilalim ng mga structural code.

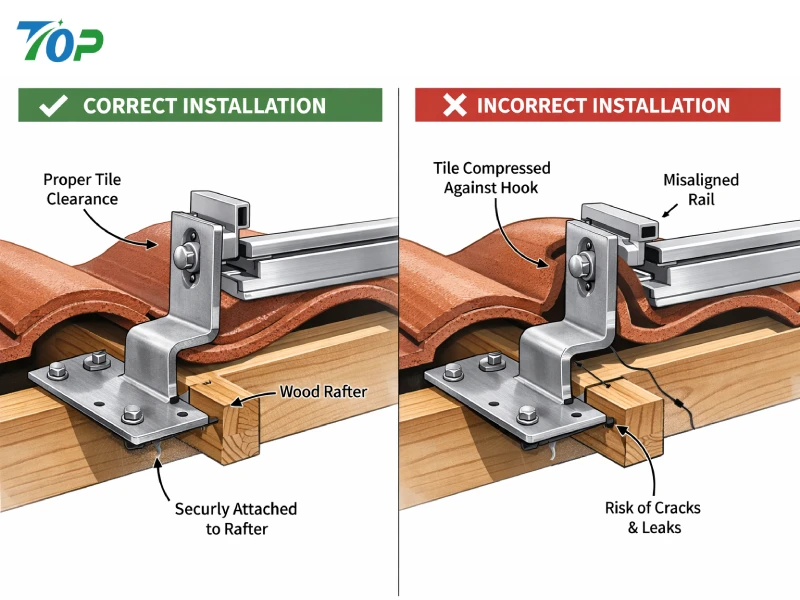

8.3 Hindi Sapat na Tile Clearance

Ang direktang tile-to-hook na mga contact transfer ay nag-load sa mga malutong na materyales sa bubong, na nagpapataas ng panganib sa pagkabali.

8.4 Hindi Sapat na Fastener Embedment Depth

Ang kapasidad ng pull-out ng fastener ay nakasalalay sa lalim ng pagkaka-embed at density ng kahoy (American Wood Council, 2018). Ang pagmamaliit sa mga parameter na ito ay nakakabawas sa mga margin ng kaligtasan ng system.

8.5 Pagkabigong Account para sa Thermal Expansion

Ang hindi kinakalawang na asero at aluminum mounting rails ay lumalawak sa iba't ibang mga rate. Ang hindi tamang disenyo ay maaaring magpasok ng pangmatagalang stress sa mga koneksyon sa hook.

9. Kahusayan sa Pag-install at Pag-optimize ng Gastos sa Paggawa

Pagpili ng tamatagagawa ng kawit ng solar roofmaaaring makabuluhang makaimpluwensya sa kahusayan ng pag-install.

Mga tampok na nagpapahusay sa pagiging produktibo sa field:

• Pre-assembled adjustable na mga bahagi
• I-clear ang structural load documentation
• Batch consistency para sa malalaking procurement order
• Mga katugmang disenyo ng interface ng tren

Ipinapakita ng mga pag-aaral sa produktibidad ng konstruksiyon na ang pagpapasimple ng pag-install ay nagpapababa ng oras ng paggawa ng 10–25% sa mga paulit-ulit na sistema (Gould & Joyce, 2014). Sa malalaking rooftop solar portfolio, ang naturang pagtitipid ay may malaking epekto sa mga margin ng proyekto.

10. Pagpapatunay at Dokumentasyon ng Pag-load ng Engineering

Para sa mga komersyal na solar developer at EPC contractor, ang dokumentasyon ay mahalaga. Isang mapagkakatiwalaankawit ng solar roofdapat magbigay ng supplier:

• Mga ulat sa pagsubok ng mekanikal na pagkarga
• Mga sertipiko ng materyal (SUS304 / SUS316)
• May hangganan na data ng pagsusuri ng elemento (kung magagamit)
• Pag-uuri ng paglaban sa kaagnasan
• Mga talaan ng kakayahang masubaybayan ng kontrol sa kalidad

Ang pagsasaliksik sa pagsubok sa pag-load ng hangin (Kopp et al., 2012) ay nagpapakita na ang integridad ng attachment ay kadalasang naglilimita sa salik sa pagganap ng rooftop system. Samakatuwid, ang pagpili ng hook ay dapat na mapatunayan ng mekanikal na ebidensya sa halip na mga pagpapalagay.

11. Pagsusuri sa Cost-Benefit: Lampas sa Presyo ng Yunit

Dapat isaalang-alang ng mga desisyon sa pagkuha ang halaga ng lifecycle kaysa sa paunang halaga ng yunit. Isang mas mababang presyokawit sa bubong para sa bubong ng baldosana walang adjustability o sertipikasyon sa istruktura ay maaaring magresulta sa:

• Mas mataas na gastos sa pagpapalit ng tile
• Pinahabang tagal ng pag-install
• Mga hindi pagkakaunawaan sa insurance pagkatapos ng mga kaganapan sa panahon
• Nabawasan ang pangmatagalang pagiging maaasahan

Kasama sa kabuuang diskarte sa gastos ang:

• Gastos ng materyal
• Gastos sa paggawa
• Gastos sa pagpapagaan ng panganib
• Pagkalantad ng warranty
• Mahuhulaan sa pagpapanatili

Kapag nasuri nang buong buo, inengineered adjustablekawit ng solar roofAng mga system ay kadalasang gumagawa ng mas mahusay na return on investment sa malalaking komersyal na portfolio.

12. Paano Pumili ng Tamang Solar Roof Hook Manufacturer para sa Malalaking Proyekto

Sa komersyal at portfolio-based na rooftop solar development, pagpili ng isangtagagawa ng kawit ng solar roofay isang madiskarteng engineering at desisyon sa pamamahala ng peligro. Ang kakayahan sa disenyo, kontrol sa produksyon, at transparency ng dokumentasyon ng tagagawa ay direktang nakakaimpluwensya sa kahusayan ng pag-install, pagiging maaasahan ng istruktura, at pangmatagalang pagganap ng asset.

Higit pa sa pagsusuri ng presyo at oras ng paghahatid, dapat tasahin ng mga koponan sa pagkuha at engineering ang mga sumusunod na dimensyon kapag kumukuhakawit ng solar roofmga sistema para sa mga proyekto ng solar mounting na bubong ng tile.

12.1 Kakayahang Pag-inhinyero at Pagpapatunay ng Structural

Ang isang kwalipikadong manufacturer ay dapat magbigay ng mechanical validation data na nagpapakita ng load-bearing capacity sa ilalim ng simulate wind uplift at downward pressure na mga kondisyon.

Mga pangunahing dokumento na hihilingin:

• Mga ulat sa pagsubok ng static na pagkarga
• Sertipikasyon ng lakas ng makunat ng materyal
• Dokumentasyon ng Finite element analysis (FEA).
• Pagpapatunay ng compatibility ng fastener
• Pag-uuri ng corrosion resistance sa ilalim ng ISO 9223

Ang mga attachment system ay kadalasang pinakamahinang link sa rooftop solar installation. Kinukumpirma ng pananaliksik sa wind engineering na ang mga sistemang naka-mount sa rooftop ay dapat na masuri bilang pinagsama-samang mga structural assemblies sa halip na mga nakahiwalay na bahagi (Kopp et al., 2012). Ang isang tagapagtustos na hindi makapagbibigay ng dokumentadong ebidensya sa pagsubok ay nagpapakilala ng maiiwasang panganib sa proyekto.

12.2 Kalidad ng Materyal at Pagsubaybay

Pinakamataas na pagganaphindi kinakalawang na asero na mga kawit sa bubongay ginawa mula sa SUS304 o SUS316 hindi kinakalawang na asero. Gayunpaman, hindi sapat ang materyal na grado lamang; pare-parehong mahalaga ang traceability at consistency.

Para sa portfolio-scale procurement, ang mga quality control system ay dapat kasama ang:

• Sertipikasyon ng materyal sa antas ng batch
• Pagsusuri ng dimensional tolerance
• Surface finish consistency checks
• Pag-inspeksyon sa integridad ng weld (kung naaangkop)

Binabawasan ng kaagnasan ang epektibong cross-sectional area at structural strength sa paglipas ng panahon. Para sa mga rehiyon sa baybayin o mataas na kahalumigmigan, ang SUS316 ay karaniwang inirerekomenda upang mapanatili ang 25-taong tibay ng disenyo.

12.3 Pagsasaayos at SKU Optimization

Ang mga tagagawa na nag-aalok ng modular adjustable hook na mga disenyo ay binabawasan ang pagiging kumplikado ng imbentaryo. Sa halip na mag-stock ng maramihang mga modelong fixed-height, adjustablekawit sa bubong para sa bubong ng baldosamaaaring masakop ng mga system ang flat, clay, at moderate curvature tile.

Ang flexibility na ito ay nagpapabuti:

• Episyente ng bodega
• Kakayahang umangkop sa pag-install
• Mga pinababang pagbabago sa field
• Mas mabilis na mga ikot ng pagkuha

Mula sa pananaw sa gastos ng lifecycle, ang mga adaptable hook system ay madalas na naghahatid ng mas mataas na pangmatagalang halaga kumpara sa mga alternatibong fixed-geometry na may mababang halaga.

12.4 Kapasidad ng Produksyon at Katatagan ng Supply

Ang malalaking komersyal na solar portfolio ay nangangailangan ng pare-parehong mga iskedyul ng paghahatid. Maaaring maantala ng pagkagambala ng supply sa mounting hardware ang mga crew ng pag-install at makakaapekto sa mga timeline ng pagkomisyon.

Isang mapagkakatiwalaansolar mounting para sa bubong ng baldosadapat ipakita ng supplier:

• Nasusukat na mga linya ng produksyon
• Transparency ng lead time
• Kakayahang i-export ang logistik
• Pare-parehong dimensional repeatability

Ang pagkakapare-pareho ay partikular na mahalaga dahil ang dimensional na pagkakaiba-iba sa taas ng kawit o pagkakahanay ng base plate ay maaaring magdulot ng hindi pagkakapantay-pantay ng riles sa mahabang bubong.

13. Modelo ng Pakikipagtulungan ng Engineering para sa Mga Komersyal na Pag-install

Para sa mga komersyal at multi-building rooftop portfolio, pakikipagtulungan sa pagitan ng installer at ngtagagawa ng kawit ng solar roofdapat mangyari bago tapusin ang bill ng mga materyales.

Karaniwang kasama sa isang na-optimize na daloy ng trabaho ang:

1. Pagsusuri sa dokumentasyon ng istraktura ng bubong
2. Pagkilala sa uri ng tile at pagsukat ng kapal
3. Pagkalkula ng pagkarga ng hangin at niyebe sa bawat lokal na code
4. Pagpaplano ng layout ng hook spacing
5. Detalye ng pangkabit ng istruktura
6. Prototype validation (kung kinakailangan)

Ang pagsasama ng mga hakbang na ito sa panahon ng pre-construction ay nakakabawas sa mga order ng pagbabago at mga pagsasaayos sa field. Ayon sa ASCE 7 (2022), dapat isaalang-alang ng mga rooftop system ang mga pressure ng wind uplift na partikular sa zone. Tinitiyak ng pag-input ng engineering sa yugto ng attachment ang pagsunod at pinapabuti ang structural resilience.

14. Pangmatagalang Pagsasaalang-alang sa Pagganap para sa Tile Roof Solar Mounting

Kapag nagsusurikawit ng solar roofsystem, ang pangmatagalang pagiging maaasahan ay kasinghalaga ng paunang pagganap ng pag-install.

14.1 Thermal Expansion at Fatigue

Ang mga solar mounting rail ay karaniwang aluminyo, habang ang mga kawit ay hindi kinakalawang na asero. Ang pagkakaiba-iba ng pagpapalawak sa pagitan ng mga materyales ay nagpapakilala ng cyclic stress sa mga punto ng koneksyon. Sa loob ng 25-taong buhay ng serbisyo, nagiging may kaugnayan ang paglaban sa pagkapagod.

14.2 Pag-uuri sa Kapaligiran ng Kaagnasan

Kinakategorya ng ISO 9223 ang mga antas ng corrosivity sa atmospera. Ang mga kapaligiran sa baybayin (mga kategorya ng C4–C5) ay nangangailangan ng mas mataas na materyal na lumalaban sa kaagnasan. Sa ganitong mga kaso, ang SUS316 ay inirerekomenda upang maiwasan ang pitting corrosion.

14.3 Maintenance Accessibility

Dapat payagan ng mga kawit ang pag-access sa inspeksyon nang walang kumpletong pag-alis ng module. Ang mahusay na disenyo ng pagpapanatili ay nagpapabuti sa pangmatagalang katatagan ng pagpapatakbo.

15. Mga Madalas Itanong Tungkol sa Solar Roof Hooks

15.1 Maaari bang magkasya ang isang solar roof hook sa lahat ng uri ng tile?

Hindi. Malaki ang pagkakaiba ng geometry ng tile. Ang mga adjustable na disenyo ay maaaring sumaklaw sa maraming kategorya ng tile, ngunit ang slate at mataas na hubog na Spanish tile ay kadalasang nangangailangan ng mga espesyal na pagsasaayos.

15.2 Paano ko susukatin ang taas ng tile bago pumili ng hook?

Sukatin ang kabuuang kapal ng tile at taas ng overlap. Tiyakin na ang napiling taas ng hook ay nagbibigay ng sapat na clearance nang hindi pinipiga ang ibabaw ng tile.

15.3 Anong materyal ang pinakamainam para sa coastal tile roof solar mounting?

Inirerekomenda ang SUS316 na hindi kinakalawang na asero para sa mataas na kaasinan o marine na kapaligiran dahil sa pinahusay na resistensya ng kaagnasan.

15.4 Ilang kawit sa bubong ang kailangan bawat kilowatt?

Ang dami ng hook ay depende sa klasipikasyon ng wind zone, laki ng module, at span ng riles. Dapat sundin ng mga istrukturang kalkulasyon ang pamantayan sa pagkarga ng ASCE 7.

15.5 Nangangailangan ba ng pag-flash ang mga kawit ng solar roof?

Sa ilang sistema ng bubong ng tile, ang pagsasama ng flashing o waterproof na lamad ay inirerekomenda upang mapahusay ang pangmatagalang pag-iwas sa pagtagas.

15.6 Ano ang nagiging sanhi ng pag-crack ng tile sa panahon ng pag-install?

Kabilang sa mga karaniwang dahilan ang hindi sapat na clearance, sobrang paghigpit, hindi wastong pamamaraan ng pag-angat, at hindi pantay na pamamahagi ng load.

15.7 Paano mababawasan ang oras ng pag-install?

Ang paggamit ng adjustable pre-assembled hook at standardized rail interface ay makabuluhang nagpapabuti sa kahusayan sa pag-install.

16. Madiskarteng Konklusyon: Ang Katumpakan ng Inhenyero ay Nagtutulak sa Pagkita ng Proyekto

Pagpili ng tamakawit ng solar roofpara sa atile roof solar mounting systemay isang multidimensional na desisyon sa engineering. Ang geometry ng tile, pag-uugali sa paglilipat ng pagkarga, kapaligiran ng kaagnasan, at daloy ng trabaho sa pag-install ay dapat na suriin ang lahat.

Para sa mga komersyal na proyekto, tinutukoy ng attachment system ang:

• Pagsunod sa istruktura
• Produktibo sa pag-install
• Pagkalantad ng warranty
• Gastos sa pagpapanatili ng lifecycle
• pagiging maaasahan sa antas ng portfolio

Isang mahusay na idinisenyong adjustablekawit sa bubong para sa bubong ng baldosabinabawasan ng mga application ang kawalan ng katiyakan sa field, pinapabuti ang pamamahagi ng load, at pinahuhusay ang integridad ng hindi tinatablan ng tubig. Kapag sinusuportahan ng dokumentadong pagpapatunay ng istruktura at pagkakapare-pareho ng produksyon, ang mga naturang sistema ay nagbibigay ng pangmatagalang katatagan at masusukat na mga pakinabang sa gastos.

Ang katumpakan ng engineering sa antas ng attachment ay direktang isinasalin sa pinahusay na mga margin ng proyekto at pinababang panganib sa pagpapatakbo. Para sa mga installer, EPC contractor, at procurement team na namamahala sa tile roof solar portfolio, pinipili ang tamatagagawa ng kawit ng solar roofay hindi lamang isang sourcing na desisyon—ito ay isang istruktural na diskarte.

Mga sanggunian

• American Society of Civil Engineers. (2022).Pinakamababang pagkarga ng disenyo at nauugnay na pamantayan para sa mga gusali at iba pang istruktura (ASCE/SEI 7-22). ASCE.
• American Wood Council. (2018).Pambansang detalye ng disenyo para sa pagtatayo ng kahoy (NDS). American Wood Council.
• International Organization for Standardization. (2012).ISO 9223: Kaagnasan ng mga metal at haluang metal - Kaagnasan ng mga atmospheres - Pag-uuri. ISO.
• International Code Council. (2021).International residential code (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Naglo-load ang hangin sa mga solar panel sa rooftop.Journal ng Wind Engineering at Industrial Aerodynamics, 111, 100–111.
