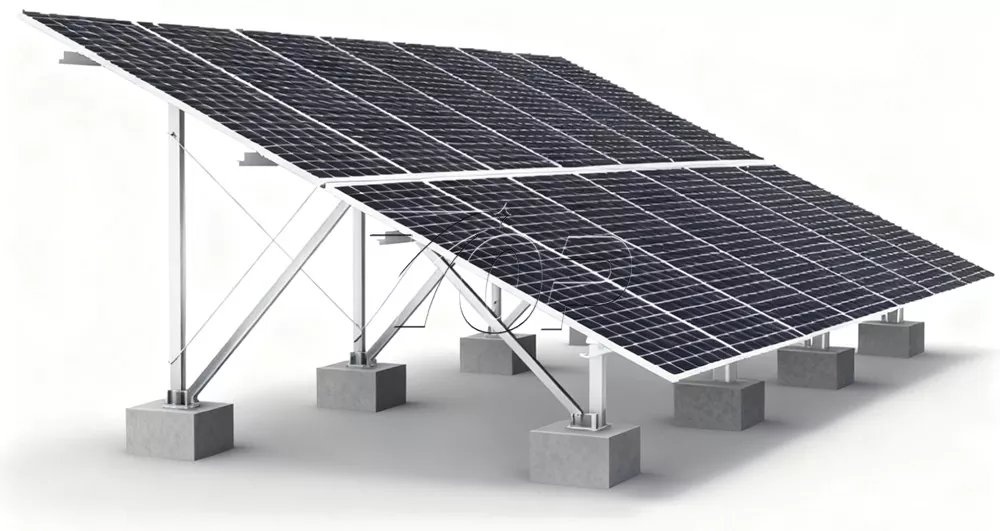

Ground Solar Mounting Racking System
Ang Topfencesolar ay nakikibahagi sa paggawa ng Ground Solar Mounting Racking System at nangunguna sa pagbibigay ng mga solar mounting structure at bracket kit sa buong mundo. Ito ay tumutukoy sa istraktura ng solar panel na direktang naka-install sa panlabas na lupa, na umaangkop sa iba't ibang mga terrain tulad ng patag na lupa, sloping ground, atbp. At ito ay nakikinabang sa matatag, maaasahan at matibay na paggamit.
Pangalan ng Brand:Topfencesolar
Materyal ng Produkto:Sink, aluminyo at magnesiyo
Function ng Produkto:Mag-alok ng matatag na pagsuporta sa mga solar panel
Buhay ng Serbisyo:Mahigit 25 taon
Bilang propesyonal na tagagawa at supplier ng China, ang tatak ng Topfencesolar na Ground Solar Mounting Racking System ay espesyal na idinisenyo ng mature na wind/snow factor loading calculating. Pagkakaiba mula sa Aluminum o Hot-dip galvanized steel, ginagamit namin ang pinakabagong Zn-Al-Mg galvanized aluminum magnesium Coating technology.
Prinsipyo Background ng ZAM material:
Ang istruktura ng Zinc Aluminum Magnesium ay nagtataglay ng mahusay na pagganap ng anti-corrosion.
(Higit pang mga laki na nag-aalok ng mga pagpipilian)
Ang prinsipyo ng anti-corrosion ay higit sa lahat ay umaasa sa synergistic na epekto ng mga elemento ng haluang metal: zinc, bilang pangunahing elemento ng anode sa pagsasakripisyo, mas gusto ang corrodes sa ibabaw ng bakal, sa gayon pinoprotektahan ang base ng suporta; ang aluminyo ay maaaring bumuo ng isang siksik na oxide film sa ibabaw, na higit na humahadlang sa pagsalakay ng corrosive media; Ang magnesiyo ay maaaring pinuhin ang istraktura ng butil, na nagpapataas ng resistensya ng kaagnasan ng haluang metal at mga mekanikal na katangian. Ang kumbinasyong ito ng maramihang mga haluang metal ay ginagawang ang zinc aluminum magnesium support ay may mas matagal na anti-corrosion lifespan kaysa sa tradisyunal na anti-corrosion support tulad ng mga ordinaryong galvanized sa kumplikado at malupit na kapaligiran. Ito ay epektibong tinitiyak ang pangmatagalang matatag na operasyon ng solar panel at iba pang mga sistema, at binabawasan ang mga gastos sa pagpapanatili at mga panganib sa kaligtasan na dulot ng kaagnasan.

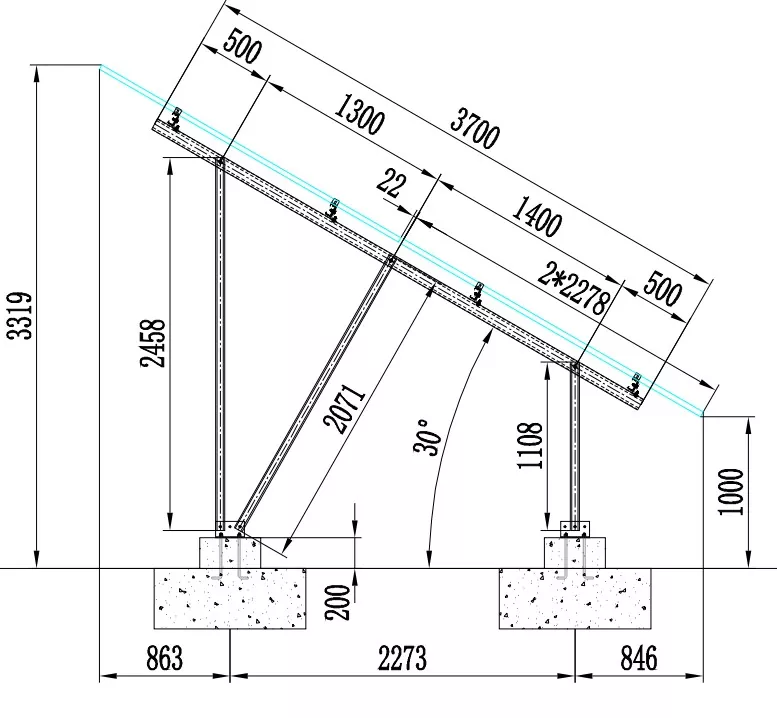

Data ng istraktura:
Pangalan ng istraktura: Ground Steel Solar Mounting System
Pinakamababang taas sa pagitan ng ilalim ng solar panel at sahig: 1000mm.
Ang pinakamataas na taas ay 3319mm
Anggulo ng ikiling: 30°
Pundasyon: Konkreto
Hanay ng solar panel array: 2 panel
Oryentasyon ng pag-install: Vertical (Puwede ring i-customize ang Portrait)

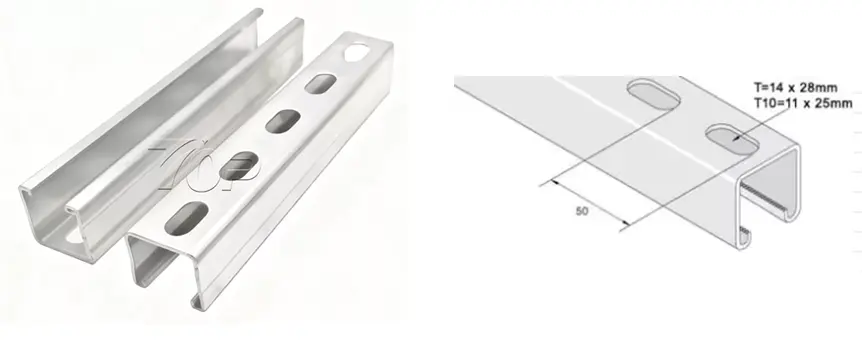

Likod Tadyang: U hugis ZAM bakal na may mga butas
Materyal: ZAM
Pangkabit: SUS304 screw/nuts/bolts

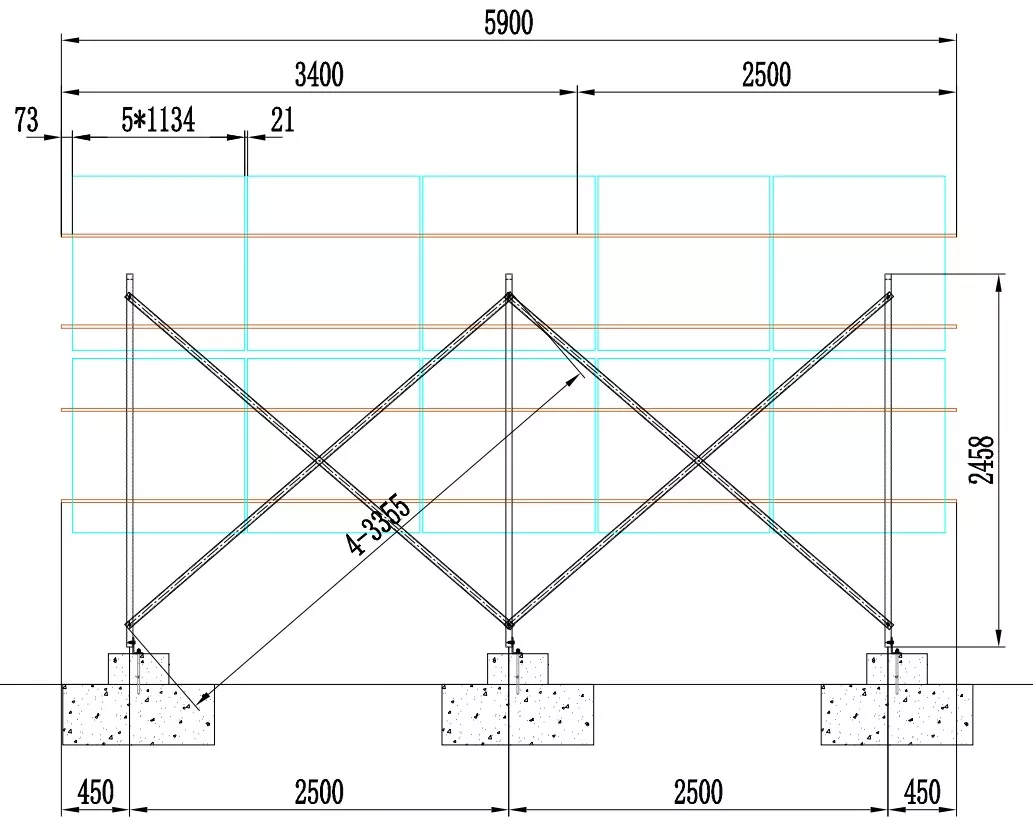

Mga detalye ng konstruksiyon at koneksyon.
|
|
|
|
|
|
|
|
|
|
Ang Structure BOM ng Topfencesolar
|
Item No. |
Pangalan |
Paglalarawan |
materyal |
|
|
Sinag |
3700 |
S350ZAM |
|
|
Riles C80x40x15 |
3400 |
S350ZAM |
|
Riles C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype（May butas） |
1108 |
S350ZAM |
|
Post C（may butas) |
2458 |
S350ZAM |
|
|
|
C hugis Diagonal brace |
2071 |
S350ZAM |
|
|
Hugis U ng tadyang sa likod |
3355 |
S350ZAM |
|
Hugis U ng tadyang sa likod |
2680 |
S350ZAM |
|
|
|
Base Angle steel 02（Concrete base） |
110*70*6*190 |
S350ZAM |
|
Base Angle steel 02（Concrete base） |
110*70*6*190 |
S350ZAM |
|
|
|
Konektor |
200 |
S350ZAM |
|
|
Suporta sa Purlin |
L80*50-1 |
S350ZAM |
|
|
Vertical end clamp- uri ng lock sa likod |
L40 |
Al6005-T5 |
|
|
Vertical middle clamp-back na uri ng lock |
L40 |
Al6005-T5 |
Maaaring i-customize ang laki ng hugis ng U para sa iba't ibang laki.

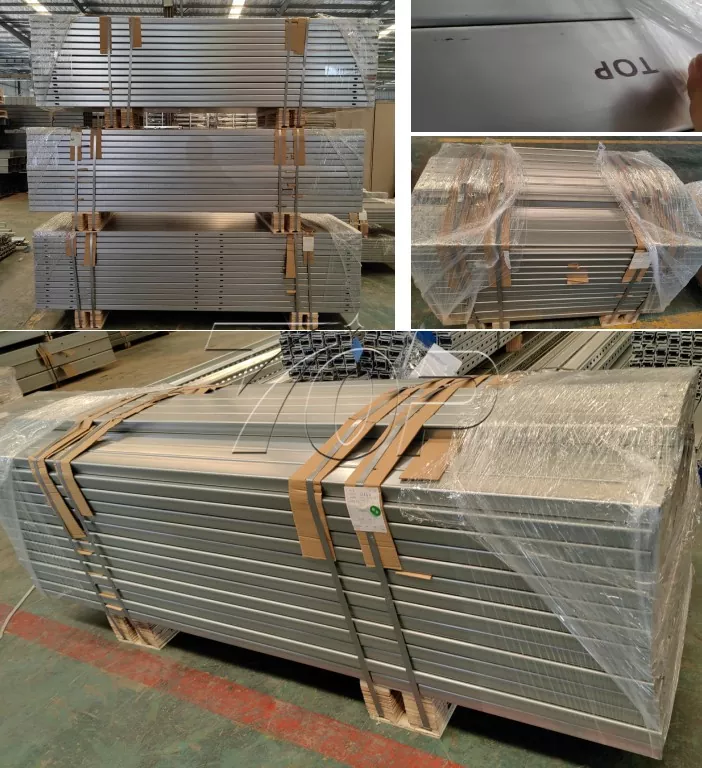

Tapos na ang mga larawan sa paggawa.

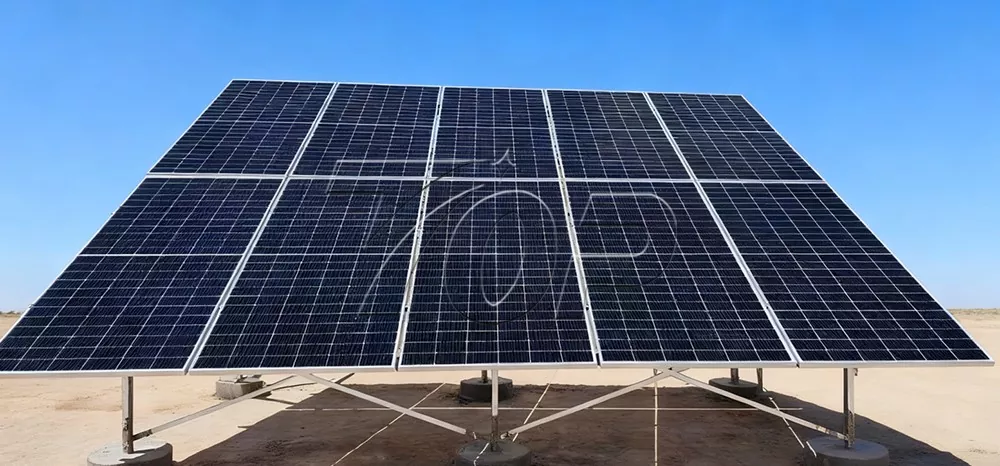

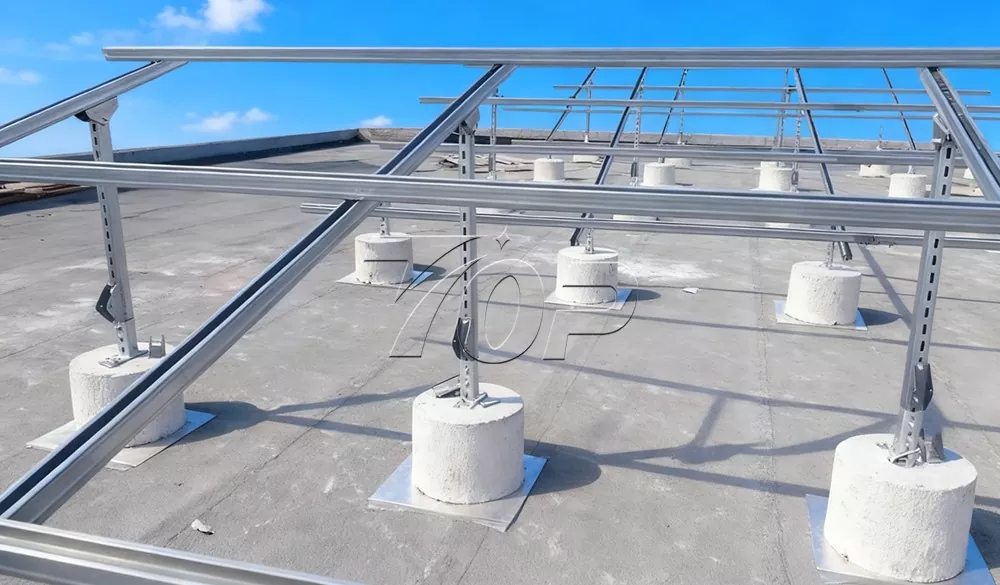

Mga Real Application Case
