Aluminum Cable Tray

Para makahanap ng propesyonal na manufacturer ng Aluminum Cable Tray, o gustong magsimula ng bagong solar project na may mga komprehensibong solusyon, maaari kang makipag-ugnayan sa Topfencesolar at hayaan kaming maging iyong pangmatagalang partner!

Ang pamamahala ng cable ay madalas na kritikal para sa mahabang buhay ng system. Ang mga solar cable ay nagdadala ng mataas na boltahe ng DC at nakalantad sa matinding lagay ng panahon sa loob ng mga dekada.

Ang pag-iwan ng mga cable sa ibabaw ng bubong ay isang panganib sa kaligtasan. Ang Topfencesolar na may tatak na Solar Aluminum Cable Tray ay nag-aalok ng nakalaang highway para sa solar cable wiring.

Pisikal na Proteksyon:Pinipigilan ng tray ang pinsala mula sa matutulis na mga gilid ng bubong, panatilihing ligtas na tumatakbo ang solar system.

Pagwawaldas ng init:Mga cable tray na may mga butas na disenyo na may magandang bentilasyon para sa mga cable. Ang espesyal na disenyo na ito ay maaaring epektibong nagbabawas ng paglaban at akumulasyon ng init.

Dinisenyo para sa Mga Detalye ng Solar Cable

Ang mga solar PV cable ay natatangi na may double insulated at mas makapal. Nangangailangan sila ng isang sistema ng suporta na iginagalang ang kanilang radius ng liko at timbang.

Tumutukoy sa mga materyales ng mga cable tray, ang galvanized steel na gumaganap bilang isang mabigat na heat sink, Aluminum ay ang pinaka-perpektong materyal para sa solar.

Corrosion Resistant: Natural na lumilikha ng protective oxide layer, perpekto para sa panlabas na pagkakalantad.

Magaan: Binabawasan ang static load sa iyong istraktura ng bubong.

Non Magnetic: Pinaliit ang pagkawala ng kuryente dahil sa magnetic induction sa mataas na kasalukuyang mga aplikasyon.

Mga Magagamit na Uri ng Cable Tray

Nag-aalok kami ng tatlong natatanging configuration upang tumugma sa iyong partikular na kapaligiran sa pag-install:

1. Ladder Type Cable Tray

Mabuti para sa Long span run at heavy feeder cable.

Tampok: Ang mga bukas na baitang ay nagbibigay ng maximum na airflow para sa paglamig ng mga high amp cable.

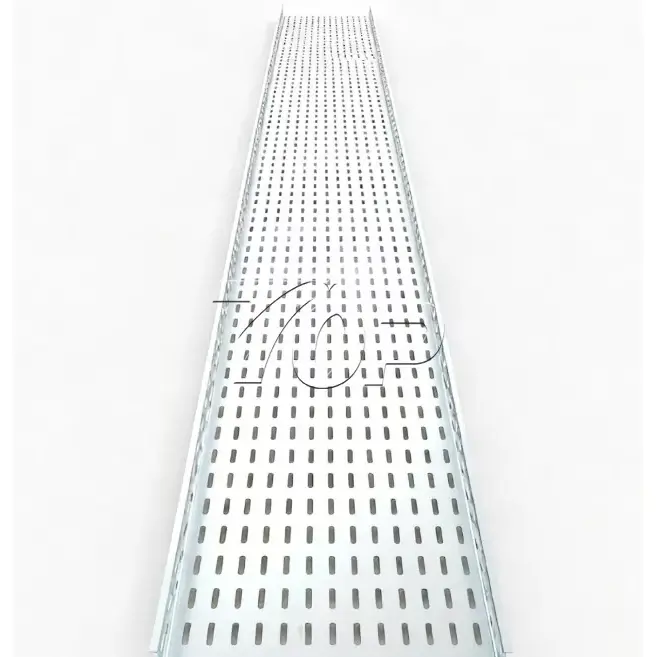

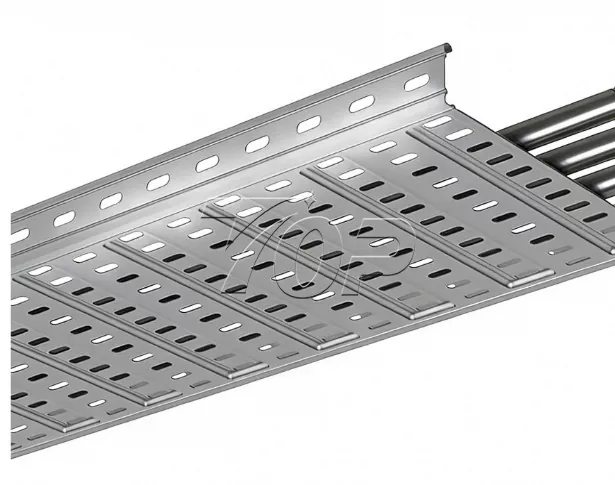

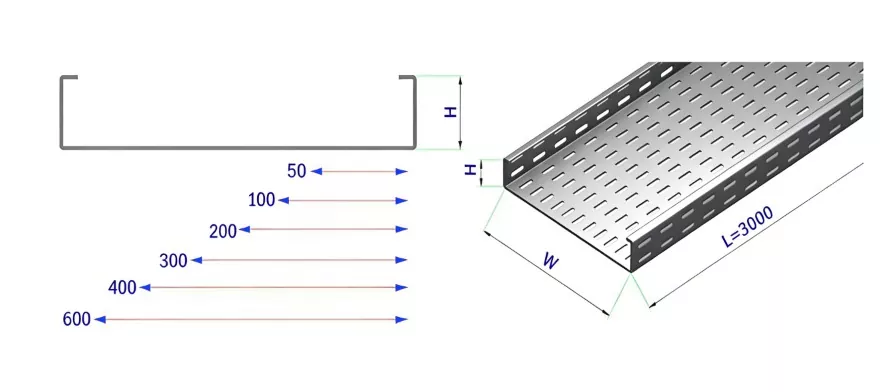

2. Perforated Cable Tray

Application: Mga komersyal na bubong na nangangailangan ng proteksyon sa ilalim.

Bentahe: Ang mga puwang na may bentilasyon sa ibaba nito ay nagbibigay-daan sa pagpapatapon ng tubig habang pinoprotektahan ang mga cable mula sa hindi pantay na ibabaw ng bubong.

3. Wire Mesh Cable Tray

Espesyal na idinisenyo para sa kumplikadong pagruruta na may maraming pagliko at pagbaba.

Tampok: Lubos na nababaluktot; maaaring i-cut at baluktot sa site upang madaling mag-navigate sa mga obstacle.

Paano Gumagana ang Mga Cable Tray?

Sa halip na i-draping ang mga cable sa ibabaw ng bubong, ang tray ay sumasaklaw sa distansya sa pagitan ng mga mounting point.

Inililipat nito ang bigat ng mga cable papunta sa racking structure o sa mga attachment sa bubong, na pinananatiling nakataas ang mga wire. Pinipigilan nito ang mga cable mula sa pag-upo sa mga puddles ng tubig sa panahon ng mga bagyo at pinapanatili itong maayos upang madaling masubaybayan ng mga maintenance team ang isang circuit mamaya.

Paano Mag-install ng Mga Cable Tray?

Ang pag-install ay simple, madali at mabilis gamit ang mga tumpak na disenyo ng Topfencesolar. Narito ang pangkalahatang daloy ng trabaho para sa isang rooftop aluminum system:

Hakbang 1:Mapa ang Ruta. Huwag lamang simulan ang pagbabarena. Planuhin ang landas mula sa array hanggang sa inverter. Iwasan ang pagtatabing sa mga panel gamit ang tray mismo!

Hakbang 2:Mag-install ng Mga Bracket. Kailangan mong itaas ang tray mula sa bubong. Ikabit ang iyong mga mounting feet o direktang ikonekta ang tray sa solar rails.

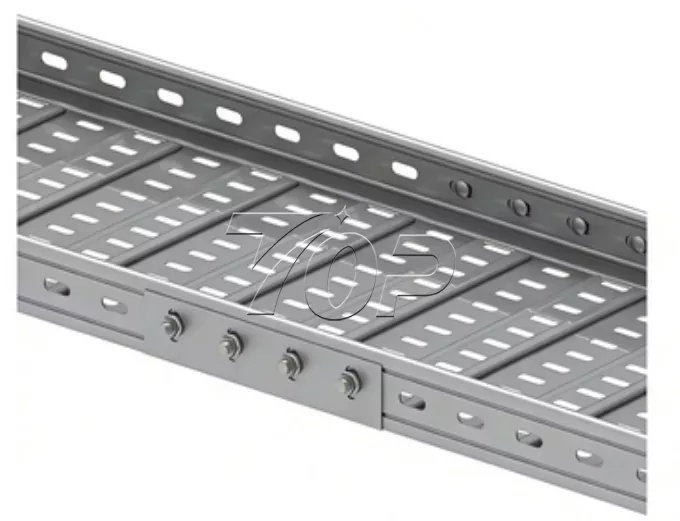

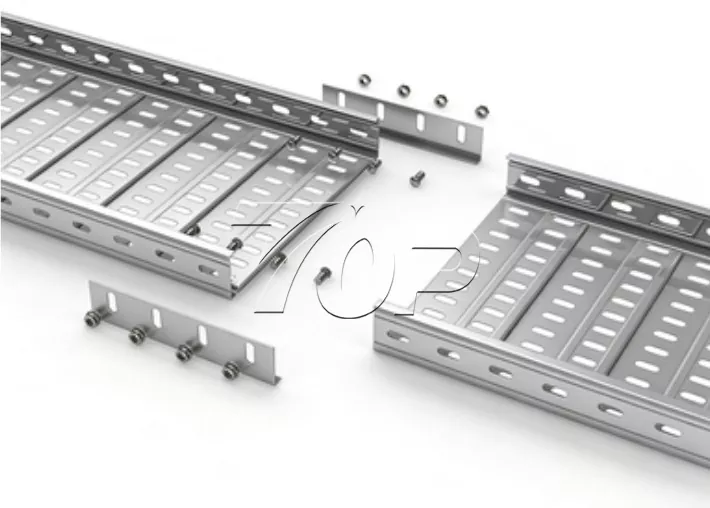

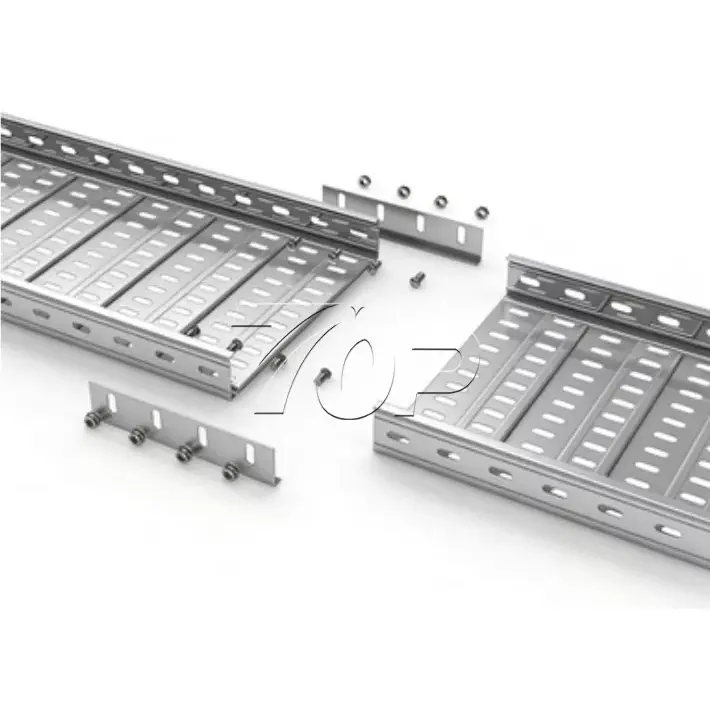

Hakbang 3:Ikonekta ang mga Seksyon. Gumamit ng mga splice plate upang pagdugtungan ang dalawang haba ng tray. Mag-iwan ng maliit na agwat sa pagitan ng mga seksyon para sa thermal expansion. Dahil ang aluminyo ay lumalawak kapag ito ay mainit; kung i-bolt mo ang mga ito nang masyadong masikip nang walang puwang, maaaring ma-warp ang tray.

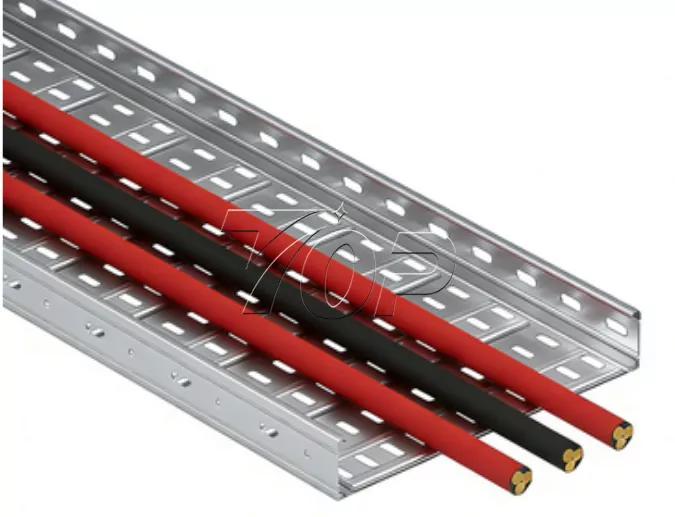

Hakbang 4:Ilagay ang Cable. Ilagay ang mga cable sa tray. Huwag hilahin sila ng masyadong mahigpit. Gumamit ng UV rated cable ties o aluminum cable cleat para ma-secure ang mga ito bawat ilang talampakan.

Hakbang 5:Grounding. Dahil metal ang tray, dapat itong grounded. Gumamit ng mga bonding jumper sa mga splice plate upang matiyak ang pagpapatuloy ng kuryente.
